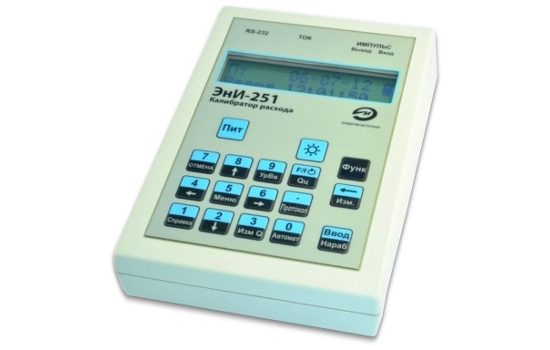

Калибратор расхода ЭнИ-251
Поверка и калибровка вихревых преобразователей расхода (расходомеров) Метран-300, Метран-305, Метран-320 беспроливным (имитационным) методом.
Технические характеристикиКалибратор представляет собой специализированный генератор импульсов, частотомер и миллиамперметр, функционально объединеннные в одном устройстве.
Принцип действия калибратора заключается в генерации периодического сигнала, поступающего на специальный калибровочный вход поверяемого вихревого преобразователя расхода, и измерении калибратором соответствующих выходных сигналов преобразователя, а именно: выходного частотного сигнала, выходного унифицированного токового сигнала, периода следования выходных импульсов. Параметры выходного сигнала генератора, измеряемого импульсного и токового сигналов, рассчитываются калибратором по калибровочной таблице и выбранной точке поверки.
Поверка преобразователя расхода осуществляется по калибровочной таблице, которая хранится в энергонезависимой памяти калибратора. Для каждого типа преобразователя расхода предназначена своя калибровочная таблица. Всего в энергонезависимой памяти калибратора может храниться до 40 таблиц, которые разделены на четыре набора по десять таблиц в каждом. Каждая калибровочная таблица может иметь калибровочные данные на несколько диаметров условного прохода преобразователя расхода (до 10). На каждый условный проход может вводиться до шести калибровочных точек. В процессе поверки преобразователя расхода, значение расхода (м3/ч) может корректироваться оператором для любой калибровочной точки.
Поверка преобразователя расхода выполняется как в ручном режиме, так и в автоматическом. При поверке в ручном режиме необходимо вручную выбирать калибровочную точку и запускать операцию поверки. Для поверки в автоматическом режиме достаточно дать команду на поверку преобразователя расхода. Поверка производится по всем введённым в калибровочную таблицу точкам и выводится итоговый отчёт. По завершению поверки составляется протокол поверки, сохраняемый в энергонезависимой памяти калибратора.
В комплект поставки входит программное обеспечение выполняющее следующие функции:
- обеспечение связи калибратора с ПК по интерфейсу стандарта RS-232 (при помощи интерфейсного кабеля);
- чтение из памяти калибратора и передача на ПК протоколов поверки преобразователей расхода;
- управление архивом протоколов в памяти калибратора;
- ведение архива протоколов на ПК;
- формирование и вывод на печать протокола поверки преобразователей расхода;
- установка даты и времени в калибраторе;
- редактирование калибровочных таблиц.
Основные технические характеристики приведены в табл. 1.
| Параметр | Значение |
|---|---|
| Диапазон напряжений питания переменного тока, В (для внешнего блока питания калибратора) | 183...242 |
| Частота напряжения питания переменного тока, Гц (для внешнего блока питания калибратора) | 49...51 |
| Мощность, потребляемая калибратором (в режиме заряда аккумулятора), В×А | 4,5 |
| Диапазон напряжений питания калибратора от внешнего блока питания, В | 12...20 |
| Продолжительность автономной работы калибратора при полностью заряженном аккумуляторе, ч | не менее 8 |
| Период следования генерируемых калибратором импульсов в интервале, с | 0,002...6000 |
| Форма генерируемого импульсного сигнала | меандр |
| Амплитуда генерируемого импульсного сигнала на нагрузке 2,7 кОм, В | 6,5 ±0,5 |
| Период следования импульсов измеряемого сигнала, с | 0,002...900 |
| Амплитуда измеряемого импульсного сигнала, В | 3...40 |
| Диапазон измерений частоты следования импульсов, кГц | 0...15 |
| Диапазоны измерений унифицированного сигнала силы постоянного тока, мА | 0...5, 5...0, 4...20, 20...4, 0...20, 20...0 |
| Входное сопротивление калибратора на импульсном входе, кОм | не менее100 |
| При измерении унифицированного сигнала силы постоянного тока падение напряжения на калибраторе не превышает, В | 2,5 |
| Количество калибровочных таблиц на тип поверяемого преобразователя расхода, сохраняемых в энергонезависимой памяти калибратора | до 40 |
| Количество сечений условного прохода, на каждый тип преобразователя расхода | до 10 |
| Количество протоколов поверки преобразователей расхода сохраняемых в энергонезависимой памяти калибратора | до 3840 |
| Конструктивное исполнение | пластмассовый корпус |

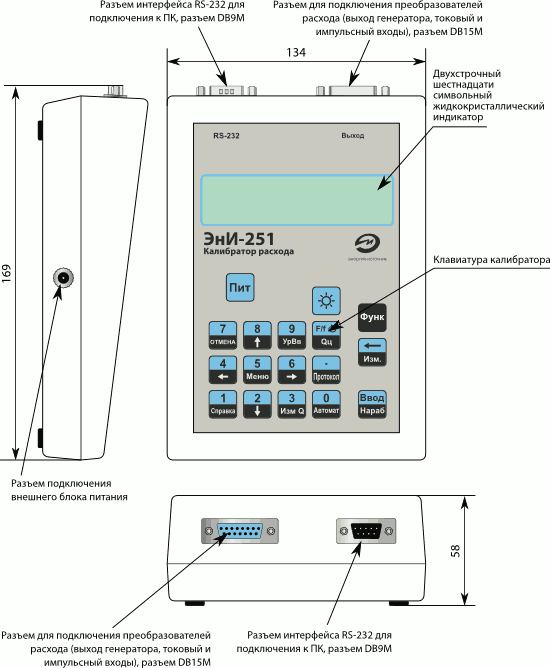

| Габаритные размеры, мм | 134×58×169 |
| Масса комплекта, кг | 0,9 |
Метрологические характеристики калибратора приведены в табл. 2
| Параметр | Значение |
|---|---|
| Пределы допускаемой основной относительной погрешности воспроизведения периода следования импульсов не превышают, % | ±0,04 |
| Пределы допускаемой основной относительной погрешности измерений периода следования импульсов не превышают, % | ±0,04 |
| Пределы допускаемой основной приведенной погрешности измерений частоты следования импульсов не превышают, % | ±0,04 |
| Пределы допускаемой основной приведенной погрешности измерений унифицированного сигнала силы постоянного тока от диапазона 0...20 мА не превышают, % | ±0,05 |
| Пределы допускаемой дополнительной погрешности измерений и воспроизведения сигналов калибратора при изменении температуры окружающего воздуха в рабочем диапазоне на каждые 10 °С от температуры (20±2) °С, не превышают | половины предела допускаемой основной погрешности |
| Межповерочный интервал, год | 2 |
Схема подключения ЭнИ-251 к преобразователям расхода МЕТРАН-300ПР, МЕТРАН-305ПР

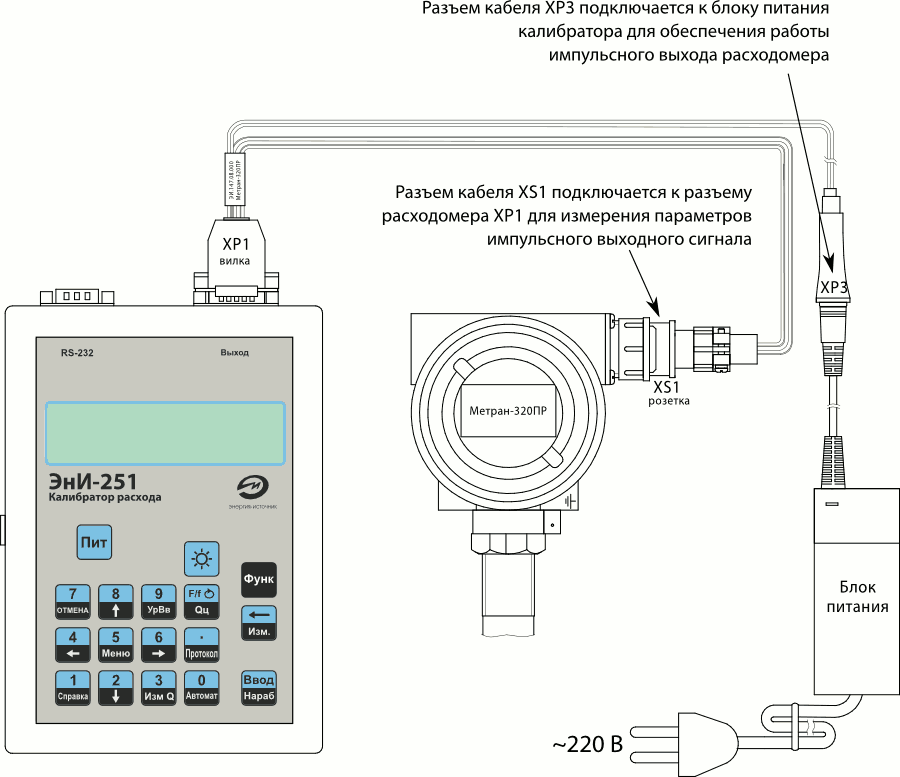

Схема подключения ЭнИ-251 к преобразователям расхода МЕТРАН-320ПР
| Параметр | Значение |
|---|---|
| Температура окружающего воздуха, °С | 0...+50 |
| По виду климатического исполнения
калибратор соответствует исполнению, по ГОСТ
|
УХЛ 3.1 |
| По устойчивости к механическим
воздействиям при эксплуатации соответствует
группе исполнения, по ГОСТ Р |
N1 |
| Степень защиты от пыли и влаги, по ГОСТ
|
IP40 |
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
| Наименование | Обозначение | Количество | Примечание |
|---|---|---|---|
| ЭнИ-251 | 1 | ||
| Паспорт | 1 | ||
| Руководство по эксплуатации | 1 | допускается поставлять по 1 экз. на 20 приборов, поставляемых в один адрес | |
| Методика поверки | 1 | ||
| Диск оптический с ПО | 1 | ||
| Блок питания | 1 | ||
| Интерфейсный кабель для подключения к ПК | нуль-модемный DB9M-DB9M | 1 | |
| Кабель для подключения Метран-300ПР, Метран-305ПР | 1 | ||
| Кабель для подключения Метран-320ПР | 1 | ||
| Сумка (футляр) | 1 |
| ЭнИ-251 | 360 | ГП |
|---|---|---|
| 1 | 2 | 3 |
- Наименование.
- Дополнительная технологическая наработка 360 часов.
- Наличие Госповерки.
