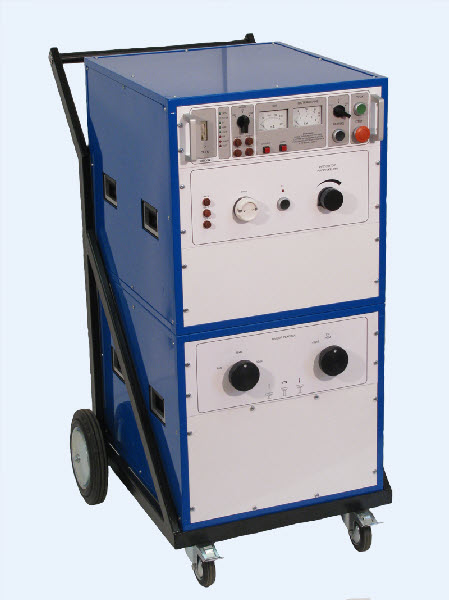

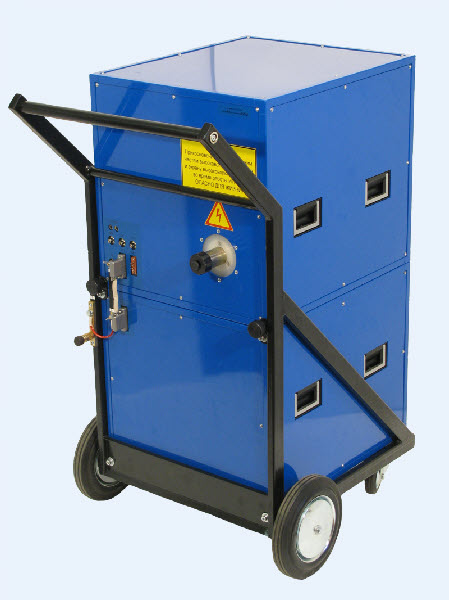

Система СП-32-2
Система предназначена для:
- определения напряжения пробоя силовых кабелей путем подачи повышенного выпрямленного напряжения до 32кВампл с контролем тока утечки;
- понижение сопротивления в месте повреждения («прожигание» поврежденной изоляции) в кратковременном режиме током до 80мА, 140мА и 240мА на ступенях 32кВ, 16кВ и 8кВ соответственно;
- измерение расстояния до места повреждения импульсным (рефлектометрическим) методом с применением рефлектометра «РЕЙС-305»;
- измерение расстояния до места повреждения методом колебательного разряда с применением рефлектометра «РЕЙС-305»;
- измерение расстояния до места повреждения волновым методом с применением рефлектометра «РЕЙС-305»;
- измерение расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра «РЕЙС-305»;
- точное определение места повреждения акустическим методом с применением акустического приемника и датчика любого типа.
Система не является испытательным оборудованием и не подлежит аттестации
согласно ГОСТ Р 8.568-97.
Система может эксплуатироваться в не отапливаемых помещениях или под навесом при
следующих условиях:
- температура окружающей среды от минус 30оС до плюс 40оС;
- относительная влажность до 80% при температуре плюс 25оС;
- атмосферное давление 530-800 мм рт.ст.
Технические характеристики:
| Напряжение питания частотой 50Гц | 220В±22В |
| Максимальная потребляемая мощность, кВА | 2,6 |
| Выходное постоянное напряжение, кВ (в трех диапазонах) | 0÷8 |
| 0÷16 | |
| 0÷32 | |
| Максимальная запасаемая энергия, Дж | 2000 |
| Период следования импульсов, с (в автоматическом режиме) | 3 |
| 6 | |
| Максимальный ток в режиме «=32кВ», мА | |
| в диапазоне «32кВ» | 80 |
| в диапазоне «16кВ» | 140 |
| в диапазоне «8кВ» | 240 |
| Время непрерывной работы, ч, не менее | 1 |
| Габаритные размеры, мм, не более: | |
| блока БВ СП-32 | 600х520х525 |
| блока БВК СП-32 | 600х520х480 |
| Масса, кг, не более | |
| блока БВ СП-32 | 125 |
| блока БВК СП-32 | 60 |
Комплект поставки:
| Наименование | Кол-во |
| Блок высоковольтной коммутации БВК СП-32-2 со встроенными пультом управлении ПУ СП-32-2, узлом УН и узлом УТ | 1 |
| Блок высоковольтный БВ СП-32-2 | 1 |
| Кабель питания 5м | 1 |
| Кабель высоковольтный 5м | 1 |
| Провод заземления 5м | 2 |
| Паспорт | 1 |
