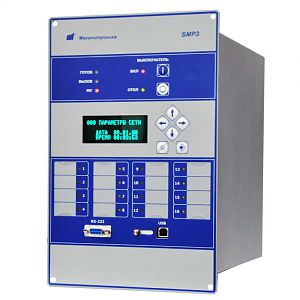

БМРЗ-УЗД - защита и автоматика синхронных и асинхронных электродвигателей 6-10 кВ
Блоки микропроцессорные релейной защиты БМРЗ-УЗД предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации синхронных и асинхронных двигателей любой мощности
| Полное условное наименование (код заказа) | Номинальное напряжение | Исполнение пульта |
| БМРЗ-УЗД-10-01-21 | Переменное 220В, постоянное 220В | Встроенный |
| БМРЗ-УЗД-11-01-21 | Переменное 100В, постоянное 110В | Встроенный |

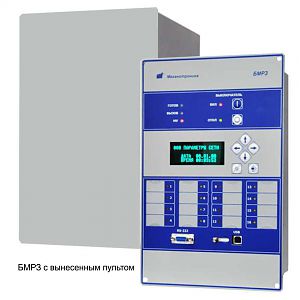

| БМРЗ-УЗД-00-01-21 | Переменное 220В, постоянное 220В | Вынесенный |
| БМРЗ-УЗД-01-01-21 | Переменное 100В, постоянное 110В | Вынесенный |
Основные технические характеристики блока
| Наименование параметра | Значение | |
| УЗД-00(10)-01-21 | УЗД-01(11)-01-21 | |
| 1. Входы аналоговых сигналов: | ||
| количество входов по току (IНА, IНВ, IНС, IВА, IВВ, IВС, 3I0) | 7 | |
| диапазон контролируемых значений тока в фазах, А | 0,065 - 65,000 | |
| диапазон контролируемых значений токов 3I0, А | 0,005 - 5,000 | |
| пределы допускаемой относительной основной погрешности измерения тока, %: | ||
| - в диапазоне от Imin до 5.Imin включ. | +4 | |
| - в диапазоне св. 5.Imin до Imax включ. | +2,5 | |
| количество входов по напряжению | 3 (UAB, UBC, 3U0) | |
| диапазон контролируемых значений напряжения (UAB, UBC), В | 2 - 264 | |
| диапазон контролируемых значений напряжения (3U0), В | 1 - 130 | |
| пределы допускаемой относительной основной погрешности измерения напряжения в диапазоне контролируемых значений, % | +2,5 | |
| рабочий диапазон частоты переменного тока, Гц | 50+5 | |
| скорость изменения частоты, Гц/с, не более | 20 | |
| абсолютная основная погрешность измерения частоты, Гц, не более | 0,1 | |
| 2. Входы дискретных сигналов: | ||
| количество входов | 32 | |
| род тока и номинальное напряжение, В | постоян./перемен. (универсальные входы), 220 | постоян./перемен. (универсальные входы), 110/100 |
| диапазон значений входного тока, мА | 2,0 - 2,5 | |
| значение напряжения устойчивого сраатывания, В, не более | 170 | 80 |
| значение напряжения устойчивого несрабатывания, В, не менее | 140 | 63 |
| предельное значение напряжения, длительно, В | 1,4.UHOM | |
| минимальная длительность сигнала, мс | 30 | |
| 3. Выходы дискретных сигналов управления и сигнализации: | ||
| количество контактных выходов | 28 | |
| диапазон значений коммутируемого напряжения переменного или постоянного тока, В | 5 - 264 | |
| коммутируемый ток замыкания/размыкания цепи переменного тока, А, не более | 5 | |
| коммутируемый ток замыкания / размыкания цепи постоянного тока при активно-индуктивной нагрузке с постоянной времени L/R не более 20 мс, А, не более | 5,0/0,15 | |
| 4. Бесконтактные выходы твердотельных реле: | ||
| количество бесконтактных выходов | 2 | |
| ток нагрузки, мА, не более | 120 | |
| род тока коммутации | постоян./перемен. | |
| коммутируемое напряжение постоянного тока, В, не более | 400 | |
| коммутируемое напряжение переменного тока (действующее значение), В, не более | 280 | |
| тип коммутируемой нагрузки | Активная | |
