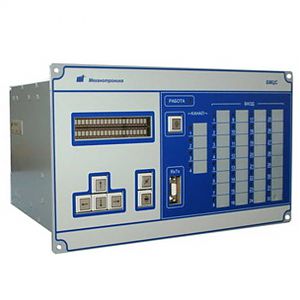

Блок микропроцессорный центральной сигнализации БМЦС-10
Блок микропроцессорный центральной сигнализации БМЦС предназначен для выполнения функций общесекционного устройства центральной сигнализации электрических подстанций и электростанций, оборудованных цифровыми или электромеханическими устройствами релейной защиты и автоматики. Блок предназначен для установки на щитах управления, панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций, также на объектах газовой и нефтяной промышленности. Блок может использоваться на тяговых подстанциях метрополитена и электрифицированных железных дорог, на подстанциях промышленных предприятий, а также для организации сигнализации в системах управления технологическими процессами
Блок может включаться в АСУ и информационно-управляющие комплексы в качестве подсистемы нижнего уровня
Блок представляет собой комбинированное многофункциональное устройство, обеспечивающее прием сигналов аварийной и предупредительной сигнализации и их отображение, выдачу дискретных сигналов обобщенной сигнализации, фиксацию и хранение информации о времени приема сигналов и передачу этой информации по последовательному каналу связи
Использование в блоке микропроцессорной элементной базы обеспечивает программируемую конфигурацию, большой объем обрабатываемой информации, высокую разрешающую способность, надежность работы и постоянство характеристик
| Полное условное наименование (код заказа) | Тип канала связи | Номинальное напряжение оперативного питания, В |
| БМЦС-10 | RS-485 | Постоянное / переменное 220 |
| БМЦС-12 | ВОЛС | Постоянное / переменное 220 |
| БМЦС-14 | RS-485 | Постоянное 110 |
| БМЦС-16 | ВОЛС | Постоянное 110 |
Основные технические характеристики блока
| Наименование параметра | Значение |
|
1. Входы сигналов типа "потенциальный вход" с импульсом режекции*: |
|
| род тока | постоянный |
| количество входов для подключения датчиков | 32 |
| количество входов квитирования | 2 |
| диапазон уставок выдержек времени на трогание, с | 0,03 - 99,99 |
| диапазон уставок выдержек времени на возврат, с | 0,03 - 99,99 |
| дискретность уставок выдержек времени, с | 0,01 |
| пределы допускаемой основной погрешности выдержек времени, не более: | |
| - абсолютной в диапазоне уставок от 0,03 до 10,00 с, мс | +10 |
| - относительной в диапазоне уставок от 10,01 до 99,99 с, % | +0,1 |
| номинальное напряжение, В | 220 или110** |
| напряжение устойчивого срабатывания, В | 170 или =80** |
| напряжение устойчивого несрабатывания, В | 140 или 63** |
| предельное значение напряжения, длительно, В | 308 или 150** |
| установившееся значение тока, мА, не более | 4 |
| дискретность фиксации моментов времени, мс | 1 |
| разрешающая способность по времени для любой пары входов, мс, не более | 2 |
| амплитуда импульса тока режекции*, мА, не менее | 50 |
| длительность импульса тока режекции*, мс, не менее | 10 |
| минимальная длительность сигнала, мс | 20+2 |
| 2. Входы групповой сигнализации (токовые): | |
| количество входов | 4 |
| род тока | постоянный |
| номинальная амплитуда импульса тока, мА | 50 |
| амплитуда импульса тока устойчивого срабатывания, мА, не менее | 40 |
| длительность импульса, мс, не менее | 50 |
| количество четко принимаемых сигналов, не менее | 30 |
| диапазон уставок выдержек времени, с | 00,0 - 99,9 |
| дискретность уставок выдержек времени, с | 0,1 |
| пределы допускаемой абсолютной основной погрешности выдержек времени, мс, не более | +0,1 |
| термическая стойкость длительно, А, не менее | 1,8 |
| дискретность фиксации моментов времени, мс | 40 |
| разрешающая способность по времени (по одному входу), мс, не более | 80 |
| диапазон значений тока возврата, мА | 65 - 70 |
| входное сопротивление, Ом, не более | 2 |
| 3. Выходы дискретных сигналов управления и сигнализации: | |
| релейные выходы: | |
| количество релейных выходов | 7 |
| тип контактов | переключающийся |
| коммутируемый ток замыкания / размыкания при активно-индуктивной нагрузке с постоянной времени L/R мс и напряжении до 250 В, мА, не более | 150 |
| бесконтактные выходы: | |
| количество бесконтактных выходов | 1 |
| коммутируемое напряжение, В, не более: | |
| постоянного тока | 400 |
| переменного тока (действующее значение) | 280 |
| максимальный частота коммутации, Гц | 10 |
| ток при активной нагрузке, мА, не более | 120 |
* импульс тока, формируемый дискретным входом, предназначенный для снижения переходного напряжения и, дополнительно, способствующий прожигу оксидной пленки контактов
** значение параметра зависит от исполнения блока
