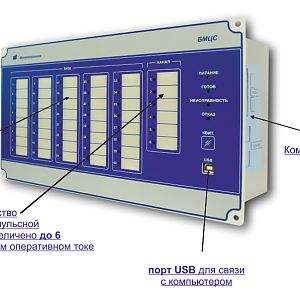

Блок микропроцессорный центральной сигнализации БМЦС-40
Блок микропроцессорный центральной сигнализации БМЦС-40 предназначен для выполнения функций общесекционного устройства центральной сигнализации электрических подстанций и электростанций, оборудованных цифровыми или электромеханическими устройствами релейной защиты и автоматики
Блок предназначен для установки на щитах управления, панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций, также на объектах газовой и нефтяной промышленности. Блок может использоваться на тяговых подстанциях метрополитена и электрифицированных железных дорог, на подстанциях промышленных предприятий, а также для организации сигнализации в системах управления технологическими процессами
Блок представляет собой комбинированное многофункциональное устройство, обеспечивающее прием сигналов аварийной и предупредительной сигнализации и их отображение с помощью светодиодов, выдачу дискретных сигналов обобщенной сигнализации, фиксацию и хранение информации о времени приема сигналов и передачу этой информации по последовательным каналам связи. Использование в блоке микропроцессорной элементной базы обеспечивает программируемую конфигурацию, большой объем обрабатываемой информации, высокую разрешающую способность, надежность работы и постоянство характеристик
| Полное условное наименование (код заказа) | Тип канала связи | Номинальное напряжение оперативного питания, В |
| БМЦС-40-20 | - | Постоянное / переменное 220 |
| БМЦС-40-21 | Ethernet 100 TX (проводной), RS-485 | Постоянное / переменное 220 |
| БМЦС-40-22 | Ethernet 100 FX (оптический), RS-485 | Постоянное / переменное 220 |
| БМЦС-40-10 | - | Постоянное 110 / переменное 100 |
| БМЦС-40-11 | Ethernet 100 TX (проводной), RS-485 | Постоянное 110 / переменное 100 |
| БМЦС-40-12 | Ethernet 100 FX (оптический), RS-485 | Постоянное 110 / переменное 100 |
Основные технические характеристики блока
| Наименование параметра | Значение |
|
1. Вход дискретных сигналов типа "сухой контакт": |
|
| род тока | постоянный / переменный |
| количество входов для подключения датчиков | 40 |
| диапазон уставок выдержек времени на трогание, с | 0,01 - 99,99 |
| диапазон уставок выдержек времени на возврат, с | 0,01 - 99,99 |
| диапазон уставок выдержек времени, с | 0,01 |
| пределы допускаемой основной погрешности выдержек времени, не более: | |
| - абсолютной в диапазоне уставок от 0,01 до 1,00 с, мс | +2,5 |
| - относительной в диапазоне уставок от 1,00 до 99,99 с, % | +2,5 |
| номинальное напряжение, В | 220 или110* |
| напряжение устойчивого срабатывания, В | 154 или =70 / ~77* |
| напряжение устойчивого несрабатывания, В | =100 / ~125 или 58* |
| допустимое отклонение напряжений срабатывания и возврата, % | +5 |
| предельное напряжение, В | 264 или 132* |
| значение тока входа в момент замыкания, мА, не менее | 50 |
| установившееся значение тока, мА | 2,5+0,5 |
| длительность сигнала. достаточная для срабатывания входа, мс | 30 |
| время уменьшения тока входа до установившегося значения, мс, не менее | 10 |
| 2. Входы групповой сигнализации (токовые): | |
| количество входов | 6 |
| род тока | постоянный |
| номинальная амплитуда импульса тока, мА | 50 |
| амплитуда импульса тока устойчивого срабатывания, мА, не менее | 40 |
| длительность импульса, мс, не менее | 50 |
| количество четко принимаемых сигналов, не менее | 30 |
| диапазон уставок выдержек времени, с | 00,01 - 99,9 |
| дискретность уставок выдержек времени, с | 0,01 |
| пределы допускаемой абсолютной основной погрешности выдержек времени, мс, не более | +2,5 |
| термическая стойкость длительно, А, не менее | 1,8 |
| дискретность фиксации моментов времени, мс | 40 |
| разрешающая способность по времени (по одному входу), мс, не более | 80 |
| диапазон значений тока возврата, мА | 65 - 70 |
| входное сопротивление, Ом, не более | 2 |
| 3. Выходы дискретных сигналов: | |
| релейные выходы: | |
| количество релейных выходов | 11 |
| коммутируемый ток замыкания / размыкания при активно-индуктивной нагрузке с постоянной времени L/R мс и напряжении до 250 В, мА, не более | 150 |
| диапазон значений коммутируемого напряжения переменного или постоянного тока, В | 10 - 264 |
| максимальный коммутируемый постоянный/переменный ток, А | 0,15 / 8 |
| бесконтактные выходы | |
| количество бесконтактных выходов | 1 |
| диапазон значений коммутируемого напряжения переменного / постоянного тока, В | 5 - 400 / 5 - 280 |
| максимальный коммутируемый постоянный / переменный ток, А | 0,8 / 0,8 |
| ток при активной нагрузке, мА, не более | 120 |
