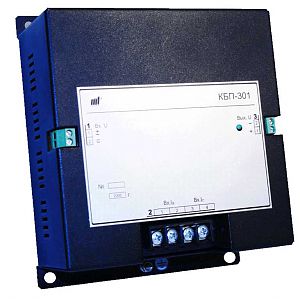

Комбинированный блок питания КБП-301
Комбинированный блок питания КБП-301 предназначен для обеспечения бесперебойным питанием устройств релейной защиты и автоматики на энергообъектах с переменным оперативным током, не оснащённых источниками гарантированного напряжения
| Полное условное наименование (код заказа) | Описание |
| Комбинированный блок питания КБП-301 | для энергообъектов с переменным оперативным током, не оснащённых источниками гарантированного напряжения |
Основные технические характеристики блока
| Наименование параметра | Значение |
| 1. Входы тока "Вх. Ia", "Вх. Iс": | |
| а) входной ток, А | |
| - длительно | 2,5 - 12,5 |
| - кратковременно в течение 2 с | 150 |
| - кратковременно в течение 1 с | 250 |
| б) потребляемая мощность, Вт, не более | рисунок 2 руководства по эксплуатации |
| в) полное сопротивление входа для расчетной проверки насыщения трансформаторов тока, питающих входы, Ом, не более | 0,3 |
| 2. Вход "Вх. U" - входное напряжение (переменное, постоянное, выпрямленное), В, не более: | 264 |
| 3. Выход напряжения "Вых. U": | |
| а) выходное напряжение: | |
| - при питании от входов "Вх. Ia", "Вх. Iс", постоянное | 88+5% |
| - при питании от входа "Вх. U" переменным или выпрямленным напряжением, выпрямленное, В, не менее | UBX* - 4 |
| - при питании от входа "Вх. U" постоянным напряжением, постоянное, В, не менее | UBX* - 4 |
| б) время установления выходного напряжения: | |
| - при питании от входов "Вх. Ia", "Вх. Iс", мс, не более | рисунок 3 руководства по эксплуатации |
| - при питании от входа "Вх. U", мс, не более | без выдержки |
| в) максимальная выходная мощность: | |
| - при питании от входов "Вх. Ia", "Вх. Iс", Вт, не менее | рисунок 4 руководства по эксплуатации |
| - при питании от входа "Вх. U", Вт, не менее | 30 |
Сделать заказ и запросить дополнительную информацию по КБП-301 Вы можете здесь.
