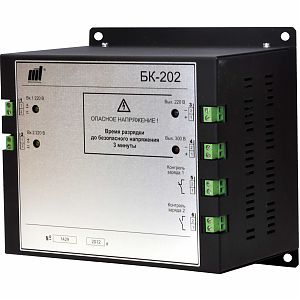

Блок конденсаторный БК-202
Блок конденсаторный БК-202 предназначен для обеспечения бесперебойным питанием устройств релейной защиты и автоматики и приводов выключателей
| Полное условное наименование (код заказа) |
| БК-202 |
Основные технические характеристики блока
| Наименование параметра | Значение |
| 1. Входы "Вх.1 220 В", "Вх.2 220 В": | |
| входное напряжение (переменное, постоянное, выпрямленное), В | 80 - 270 |
| пусковой ток, А, не более | 34 |
| 2. Выход "Вых. 220 В": | |
| выходное напряжение, постоянное, В | 220+11 |
| время установления выходного напряжения, мс, не более | 250 |
| выходная мощность, Вт, не более | 30 |
| время готовности к поддержанию выходного напряжения при входном напряжении 220 В, с, не более | 12 |
| 3. Выход "Вых. 300 В": | |
| выходное напряжение, постоянное, В | 300+15 |
| время установления выходного напряжения до значения 240 В при входном напряжении 220 В, с, не более | 3 |
| энергия встроенного емкостного накопителя, Дж, не менее | 15 |
| время саморазряда встроенного емкостного накопителя до напряжения 200 В после пропадания питания на входах, с, не менее | 100 |
| 4. Выходы "Контроль заряда 1", "Контроль заряда 2": | |
| а) работа выхода "Контроль заряда 1": | |
| размыкание контакта реле при заряде накопителя на "Вых. 300 В" выше напряжения, В | 240+12 |
| замыкание контакта реле при разряде накопителя на "Вых. 300 В" ниже напряжения, В | 200+10 |
| б) работа выхода "Контроль заряда 2": | |
| замыкание контакта реле при заряде накопителя на "Вых. 300 В" выше напряжения, В | 240+12 |
| размыкание контакта реле при разряде накопителя на "Вых. 300 В" ниже напряжения, В | 200+10 |
| в) диапазон коммутируемого напряжения (переменного, постоянного), В | 5 - 250 |
| г) коммутируемый ток, переменный, постоянный, А, не более | 5 |
| д) ток размыкания (постоянный) при активно-индуктивной нагрузке с постоянной времени L/R не более 7 мс. А, не более | 0,15 |
| ВНИМАНИЕ: во избежание повреждения контактов реле не допускается одновременное подключение выходов "Контроль заряда 1" и "Контроль заряда 2" для коммутации постоянного напряжения | |
| 5. КПД при питании от входа "Вх.1 220 В", %, не менее: | 70 |
| 6. КПД при питании от входа "Вх.2 220 В", %, не менее: | 65 |
