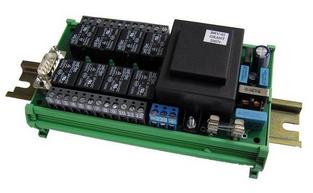

РТБП-01 Релейный терминал с блоком питания
Область применения
РТБП-01 предназначен для коммутации цепей переменного и постоянного тока в системах промышленной автоматики, управления электрическими исполнительными механизмами, пусковыми устройствами насосов, вентиляторов и другого оборудования, а также формирования нестабилизированного напряжения 24 В для питания внешних цепей.
Техническое описаниеРТБП-01 представляет собой группу из восьми электромеханических реле и блока питания нестабилизированного напряжения постоянного тока.
Управление выходными силовыми реле осуществляется с помощью подачи дискретных сигналов (0/24 В) от контроллеров или других устройств.
Блок питания преобразует переменное напряжение 220 В в постоянное напряжение 24 В для питания нормирующих преоборазователей, реле, схем сигнализации и индикации, а также контроллеров управления и других устройств.
РТБП-01 имеет светодиодную индикацию состояния коммутируемого канала.
Устанавливается на стандартную DIN-рейку 35 мм.
| Технические характеристики | |
| Количество реле | 8 |
| Тип входов | 0 / 24 В (DC) |
| Тип выходов | "сухой контакт" (реле) |
| Максимальный коммутируемый ток нагрузки, А | 7 (АС) 10 (DС) |
| Максимальное коммутируемое напряжение, В | 250 (АС) 28 (DС) |
| Напряжение питания, В | 200... 240 (АС) |
| Выходное напряжение блока питания, В | 24±3 (DC) |
| Выходная мощность блока питания, ВА | 10 |
| Энергопотребление, ВА | 2 |
| Тип подключения: - сигналы управления (вход) - каналы коммутации (выход) - напряжение питания релейного терминала - выходное напряжение блока питания |
DB9-MALE винтовая клемма винтовая клемма винтовая клемма |
| Габаритные размеры, мм | 150 х 90 х 65 |
| Масса, кг, не более | 1 |
