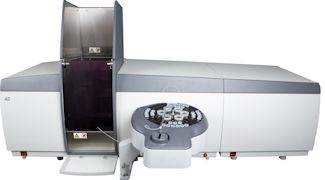

Атомно-абсорбционный спектрометр А-2

Действующая нормативная база контрольно-аналитических лабораторий подразумевает наличие двух приборов для проведения атомно-абсорбционного анализа, одного с пламенным способом атомизации, другого с электротермическим.

Атомно-абсорбционный спектрометр А-2 – современный автоматический инструмент, предназначенный для проведения атомно-абсорбционного анализа как в пламенном, так и в электротермическом режиме. Сочетание в атомно-абсорбционном спектрометре А-2 двух способов атомизации, быстрое переключение из одного режима в другой, позволяет использовать один прибор, значительно сокращая расходы на приобретение и эксплуатацию оборудования.

Пламенные атомизаторы разработаны для работы со следующими смесями:

  • ацетилен – воздух;
  • ацетилен – закись азота;
  • пропан-бутановая смесь - воздух.

Прибор управляется с помощью персонального компьютера с операционной системой Microsoft Windows®.

Спектрометр А-2 снабжен двумя системами коррекции фонового излучения: дейтериевой системой и системой Смита-Хифти (коррекция по самообращению спектральной линии).

Настройка длины волны, процедура поиска пика, регулировка ширины спектральной щели, переключение спектральных ламп, регулировка высоты и положения атомизаторов выполняются в автоматическом режиме. Для различных режимов измерения в программном обеспечении имеются наборы предварительно настроенных параметров, при этом данные наборы параметров могут быть перенастроены пользователем в соответствии с методическими указаниями для проведения конкретного анализа. Эти изменения могут быть записаны в файл (также как и калибровочные кривые) и вызваны заново при необходимости. Переключение между пламенным и электротермическим атомизаторами выполняется автоматически.

Измерения в обоих режимах могут проводиться с применением автосамплера.

Метод измерения основан на селективном поглощении электромагнитного из-лучения атомами определяемого элемента в газовой фазе.

А-2 может быть использован для проведения исследований практически в любых лабораториях, в том числе в лабораториях следующих институтов:

  • система государственного контроля и надзора;
  • пищевая промышленность;
  • экология;
  • медицина и фармакология;
  • геология и горнодобывающая промышленность;
  • металлургия;
  • целлюлозно-бумажная промышленность;
  • химическая и нефтехимическая промышленность;
  • производство минеральных удобрений;
  • криминалистика и судебно-медицинская экспертиза;
  • научные исследования;
  • биотехнология и многие другие области.

Использование двух способов атомизации в атомно-абсорбционном спектрометре А-2 позволяет определять содержание элементов в широком интервале концентраций: от 0,5 мкг/л (при работе в режиме электротермической атомизации) до 5000 мкг/л (при работе в режиме пламенной атомизации).

Основные объекты анализа

В режиме пламенной атомизации:
  • природные и сточные воды;
  • атмосферный воздух и воздух рабочей зоны;
  • почвы и донные отложения;
  • стали и сплавы;
  • биологические объекты.
В режиме электротермической атомизации:
  • питьевые и природные воды;
  • атмосферный воздух;
  • почвы и донные отложения;
  • пищевые продукты (зерно и зернопродукты, рыба, яйца, молоко и молочные продукты, продукция масложировой и мясоперерабатывающей отраслей);
  • комбикорма;
  • алкогольная продукция;
  • стали и сплавы;
  • биологические объекты, в том числе: цельная кровь, сыворотка крови, волосы, ногти, ткани печени.

Некоторые примеры методического обеспечения по объектам анализа

  • металлы в почве: РД 52.18.685-2006 и РД 52.18.286-91;
  • ртуть в почве: ПНДФ 16.1:2.3:3.10-98 и МУК 4.1.1472-03;
  • вода природная: РД 52.24.377-2008, РД 52.24.479-2008, РД 52.44.594-97;
  • вода питьевая: ГОСТ Р 51212-98, ГОСТ Р 51309-99;
  • питьевые, природные и сточные воды:
    • ПНД Ф 14.1:2:4.137-98 (Роса);
    • ПНД Ф 14.1:2:4.138-98 (Роса);
    • ПНД Ф 14.1:2:4.139-98 (Роса);
    • ПНД Ф 14.1:2:4.140-98 (Роса).

Некоторые типовые примеры решаемых задач

  • определение концентрации Fe, Mn, Co, Cu, Zn, Ni, K, Na, Ca, Mg в пробах природных и сточных вод;
  • определение концентрации Ag, Al, As, Be, Cd, Co, Cr, Cu, Fe, Mn, Mo, Ni, Pb, Sb, Se, Sn, Sr, V, Zn в пробах питьевой воды;
  • определение концентрации Cd, Cu, Co, Cr, Mn, Ni, Fe, Sn, Se, Pb, Zn в пробах пищевых продуктов: мясе рыбе, субпродуктах, колбасе и колбасных изделиях, яйцах и молочных продуктах;
  • определение концентрации Cd, Cu, Pb, Mn, Ni, Co, As, Hg, Cr, Zn, Sb в почвах и донных отложениях.

Основные преимущества прибора

  • быстрая смена атомизаторов (3 минуты);
  • устройство автоматической смены ламп револьверного типа (турель) на 8 позиций;
  • автоматический контроль установки длины волны и интенсивности источ-ника излучения;
  • автоматическая установка и изменение ширины выделяемого спектрально-го интервала («ширины щели»);
  • применение двух способов коррекции неселективного поглощения: дейте-риевая коррекция и коррекция по методу Смита-Хифти;
  • возможность установки устройств автоматического ввода (автосамплеров);
  • возможность установки ртутно-гидридной приставки.

Блок электротермической атомизации

  • срок службы графитовой печи (кюветы) не менее 500 атомизаций;
  • автономная система охлаждения;
  • поперечный нагрев модифицированной графитовой печи (кюветы) с пиролитическим покрытием и «концевыми крышками», что в свою очередь приводит к таким положительным моментам:
    • отсутствие «эффекта памяти»;
    • хорошая воспроизводимость результатов анализа (относительная погрешность измерений 0,5–2% для чистых растворов и 1—5% для сложных проб);
    • низкие пределы обнаружения элементов.

Блок пламенной атомизации

  • коррозионно-устойчивые материалы распылительной системы и горелки;
  • высокая эффективность аэрозолеобразования растворов;
  • автоматическая регулировка позиции и высоты горелки;
  • контроль и автоматическая регулировка скорости подачи горючего газа и окислителя;
  • система автоматического поджига и гашения пламени;
  • бесшумная работа компрессора.

Программное обеспечение

  • совместимо с ОС Windows;
  • осуществляет установку параметров спектрометра и автоматическую смену атомизаторов;
  • контролирует текущее состояние всех блоков спектрометра и приставок;
  • позволяет осуществлять 9-ти стадийный нагрев графитовой печи;
  • позволяет сохранять результаты анализа в различных форматах, формировать отчёты и выводить их на печать;
  • гарантирует безопасность при работе со спектрометром;
  • язык интерфейса - русский.
  • Технические характеристики

    Спектральный диапазон 190 - 900 нм
    Источник света Тип лампы Лампа с полым катодом, дейтериевая лампа
    Тип модуляции Прямоугольный импульсный сигнал
    Частота модуляции 100 Гц (в режиме коррекции по Смиту-Хифти),
    400 Гц (в режиме дейтериевой коррекции)
    Оптическая система Монохроматор Монохроматор Черни-Тернера
    Оптический диспергирующий элемент Плоская дифракционная решётка, 1200 штрихов/мм
    Длина волны для угла блеска 250 нм
    Фокус 300 нм
    Ширина щели 0,1; 0,2; 0,4; 1,0; 2,0 нм
    с автоматическим переключением
    Режим сканирования Автоматический
    Оптическая схема Однолучевая
    Атомизаторы Три типа титановых горелок,
    устойчивая к коррозии распылительная камера,
    высокоэффективный стеклянный распылитель,
    автоматическая установка высоты горелки.
    Система обработки данных Режимы измерения Пламенный метод, электро-термический метод.
    Поглощение, пропускание измерение концентрации,
    интенсивность эмиссии.
    Режим сбора данных Продолжительный, высота пика, площадь пика.
    Выходные данные Вывод данных и статуса инструмента в реальном
    времени на дисплей ПК и принтер. Выводятся
    результаты измерений, калибровочная кривая,
    профиль сигнала, параметры прибора и графическая
    информация.
    Функции обработки данных Метод калибровки, метод стандартных добавок,
    интерполяция.
    Время интегрирования: 0.1 – 20 с.
    Задержка при дозировании: 0 – 20 с,
    число стандартных образцов (1-8),
    число анализируемых образцов (0-100),
    среднее значение, стандартное отклонение,
    относительное стандартное отклонение,
    коэффициент корреляции, значения концентрации.
    Хранение данных Результаты анализа, параметры инструмента и
    измерения, профиль сигнала, калибровочные кривые.
    Точность установки длины волны 0,15 нм
    Разрешение < 0,2 нм ± 0,02 нм
    Стабильность: дрейф базовой линии ± 0,002 е.о.п. за 30 минут
    Электропитание 220 В, 50 Гц
    Потребляемая мощность 200 Вт, короткий импульс при атомизации до 8 кВт
    Габаритные размеры 1100 x 535 x 540 мм
    Масса 130 кг

    Спектральные лампы с полым катодом

    Атомно-абсорбционный спектрометр А-2 может быть укомплектован различным набором спектральных ламп, в зависимости от задач, решаемых лабораторией заказчика.

    Алюминий (Al) Мышьяк (As)
    Барий (Ba) Натрий (Na)
    Бериллий(Be) Никель (Ni)
    Бор(B) Олово(Sn)
    Ванадий(V) Ртуть(Hg)
    Висмут (Bi) Серебро(Ag)
    Железо (Fe) Селен (Se)
    Золото (Au) Свинец(Pb)
    Кадмий (Cd) Стронций(Sr)
    Калий (K) Сурьма(Sb)
    Кальций (Ca) Таллий(Tl)
    Кобальт (Co) Теллур (Te)
    Кремний (Si) Титан (Ti)
    Литий (Li) Фосфор (P)
    Магний (Mg) Хром (Cr)
    Марганец (Mn) Цезий (Cs)
    Медь (Сu) Цинк (Zn)
    Молибден (Mo) Иридий (Ir)
    Палладий(Pd) Платина (Pt)

    Специализированный автосамплер для А-2

    Автосамплер имеет возможность автоматически отбирать стандартные растворы, анализируемые пробы, вводить химические модификаторы и вспомогательные растворы при работе ААС в режиме электротермической атомизации. Также же данный автосамплер поддерживает ввод проб в пламенный атомизатор.

    Характеристики в электротермическом режиме

    • В данном режиме в лоток для образцов устанавливается до 76 виал (10 – для стандартных растворов, 60 – для анализируемых образцов и 6 – для матричных модификаторов)
    • Ёмкость виалы для образца или стандартного раствора: 1,5 мл
    • Ёмкость виалы для модификатора: 12 мл
    • Воспроизводимость – менее 2%
    • Функция разбавления: максимальный множитель в случае разбавления ра-вен 120, при этом линейность составляет не менее 0.995
    • Функция ввода модификатора
    • Функция встряхивания образца
    • Функция защиты при понижении давления: в том случае, если давление аргона понизится до 0.2 МПа, отключается промывка и на дисплей ПК выводится сообщение об ошибке.

    Характеристики в пламенном режиме

    • В данном режиме в лоток для образцов устанавливается до 38 виал (6 – для стандартных растворов, 32 – для анализируемых образцов)
    • Ёмкость виалы для образца: 6 мл
    • Ёмкость виалы для стандартного раствора: 12 мл
    • Воспроизводимость: для меди (Cu) – менее 0,6 % (пламя: ацетилен – воздух)
    • Воспроизводимость: для меди (Cu) – менее 1,0 % (пламя: пропан-бутановая смесь - воздух)
    • Воспроизводимость: для бария (Ba) – менее 1,0 % (пламя: ацетилен – закись азота)
    • Функция защиты при понижении давления: в том случае, если давление аргона понизится до 0.2 МПа, отключается промывка и на дисплей ПК выводится сообщение об ошибке.

    Сделать заказ и запросить дополнительную информацию по А-2 Вы можете здесь.
