Датчик вибрации АВС 052

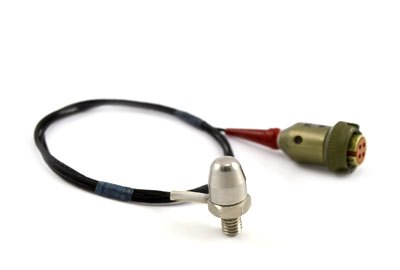

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 052
Миниатюрный ударный вибропреобразователь АВС 052 предназначен для измерения высокоинтенсивных ударных ускорений. Имеет несколько модификаций, образующих унифицированный ряд.
Чувствительный элемент компрессионного типа. Вибропреобразователь выполнен по однопроводной заземленной электрической схеме. Отличительные особенности вибропреобразователя – малые габариты и широкий диапазон ударных ускорений. Корпус вибропреобразователя изготовлен из высокопрочного сплава 36НХТЮ-ГК и выполнен герметично уплотненным. Крепление вибропреобразователя осуществляется с помощью хвостовика с резьбой М5.
Включен в Государственный реестр средств измерений РФ.
| АВС 052 | АВС 052-01 | АВС 052-02 | |
| Коэффициент преобразования по напряжению, мВ/g по заряду, пКл/g |
0,6 ± 0,12 0,18 ± 0,04 |
0,85 ± 0,13 0,26 ± 0,05 |
1,2 ± 0,18 0,36 ± 0,07 |
| Диапазон рабочих частот, Гц | 10 ÷ 30000 | 10 ÷ 30000 | 10 ÷ 20000 |
| Отн.коэффициент поперечного преобразования, не более, % | 5 | ||
| Основная погрешность, не более, % | 5 | ||
| Рабочий диапазон температур, °С | -50 ÷ +200 | ||
| Верхний предел ускорений: вибрация, g удар, g |
- 6000 |
- 4000 |
- 3000 |
| Собственная частота, кГц | 100 | ||
| Емкость, пФ | 300 ± 100 | ||
| Нелинейность амплитудной характеристики, не более, % | 1 | ||
| Сопротивление изоляции при н.у., не менее, МОм | 100 | ||
| Масса (без кабеля), г | 7 | 9 | 10 |
| Вид электрической схемы | однопроводная, заземленная | ||
| Материал корпуса | Сплав 36НХТЮ-ГК | ||
| Соединитель (разъем) | РС4ТВ | ||
| Крепление | резьбовое М5 | ||
| Защита от внешней среды | пыле-, влагонепроницаемый корпус | ||
| Тип усилительно преобразующей аппаратуры | П120-08, СС9НФМ-15 | ||
| Деформационная чувствительность (на установочной плоскости), g/µstr | 0,06 | 0,04 | 0,03 |
| Электромагнитная чувствительность (50 Гц, 80 А/м), %*м/А | 0,00001 | ||
| Акустическая чувствительность (6 кПа), %кПа | 0,03 | ||
| Ресурс работы, ч | 10000 | ||
