Датчик вибрации ABC 054

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 054

Вибропреобразователь АВС 054 с совмещенным предварительным усилителем предназначен для измерения виброускорений в широком диапазоне частот при высоком уровне помех. Используется в системах диагностики и аварийной защиты.

Чувствительный элемент вибропреобразователя – компрессионного типа. Отличительные особенности вибропреобразователя – высокая вибропрочность. Корпус вибропреобразователя выполнен из стали 12Х18Н10Т-б. Кабель вибропреобразователя антивибрационный; оканчивается предварительным усилителем, выполненным в корпусе разъема и представляющим собой активный RC-фильтр с эмиттерным повторителем. Крепление вибропреобразователя осуществляется при помощи хвостовика с резьбой М12х0,75 длиной 3,5 мм или шпильки с резьбой М5 длиной 4 мм.

Включен в Государственный реестр средств измерений РФ.

  АВС 054 АВС 054-01 АВС 054-02
Коэффициент преобразования по напряжению, мВ/g 9 ± 1,8 3,0 ± 0,6 0,8 ± 0,16
Диапазон рабочих частот, Гц 1 ÷ 10000 2 ÷ 10000 2 ÷ 10000
Собственная частота, не менее, кГц 30 40 60
Отн. коэффициент поперечного преобразования, не более, %, 5
Нелинейность амплитудной характеристики, не более, %, 1
Параметры электропитания
напряжение,В,
ток, мA,
выходное сопротивление, Ом,

12,6 ± 1,2
не менее 3
не более 100
Основная погрешность, не более, %, 5
Вид электрической схемы двухпроводная, изолированная от корпуса
Масса (без кабеля), г 25
Материал корпуса сталь 12Х18Н10Т-б
Соединитель (разъем) вилка МР1-10-1-В
Крепление резьбовое М12x0,75 или шпилька М5
Защита от внешней среды пыле-, влагонепроницаемый корпус
Тип усилительно преобразующей аппаратуры СС9НФМ-14 (до 8 кГц), СС9НФМ-15
Диапазон рабочих температур, °С -253 ÷ +200
Верхний предел ускорений:
вибрация, g
удар, g

300
500

1000
3000

3000
5000
Деформационная чувствительность (на установочной плоскости),g/ µ str 0,0011
Электромагнитная чувствительность (50 Гц, 80 А/м), %*м/А 0,00002
Акустическая чувствительность (6 кПа), %кПа 0,05
Ресурс работы, ч 10000

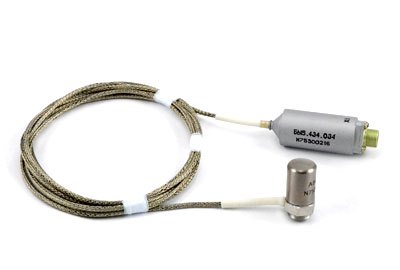

Датчик вибрации АВС 054


Сделать заказ и запросить дополнительную информацию по ABC 054 Вы можете здесь.
