Датчик вибрации АВС 137
ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 137
Вибропреобразователь АВС 137 с цифровым выходом предназначен для измерения виброускорений в широком диапазоне частот с осуществлением цифровой обработки сигнала и передачи данных по интерфейсу RS-485 в стандартную ПЭВМ. Имеет две модификации, отличающихся условиями применения.

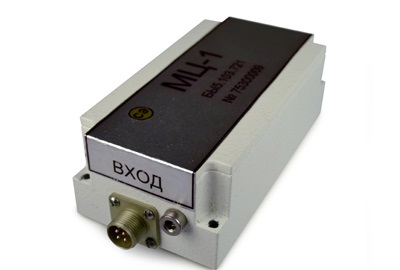

Чувствительный элемент работает на растяжение-сжатие. Вибропреобразователь имеет аналоговый и цифровой выходные сигналы. Отличительные особенности вибропреобразователя – возможность цифровой обработки сигнала (ЦОС) с применением функций компенсации нелинейности амплитудной и амплитудно-частотной характеристик и, как следствие, возможность расширения рабочего диапазона частот ЦОС осуществляется в модуле интеллектуальном (ИМ), встроенным в корпус вибропреобразователя (для АВС 137) или вынесенным в отдельный корпус с разъемным соединением (для АВС 137-01). Модификация АВС 137-01 предназначена для работы в жестких условиях (на объектах РКТ и т.п.). Крепление вибропреобразователя АВС 137 осуществляется с помощью хвостовика с резьбой М16х1,5, вибропреобразователя АВС 137-01 – с помощью двух винтов М2,5.
| АВС 137 | АВС 137-01 | |
| Коэффициент преобразования по заряду, пКл/g | 10 | |
| Диапазон рабочих частот, Гц | 1 ÷ 5000 | 1 ÷ 15000 |
| Отн.коэффициент поперечного преобразования, не более, % | 3 | |
| Основная погрешность, не более, % | 2 | |
| Диапазон рабочих температур, °С | -50 ÷ +125 | -50 ÷ +400* |
| Верхний предел ускорений вибрация, g удар, g |
500 - |
1000 - |
| Масса (без кабеля и выносимых модулей), г | 140 | 40 |
| * - максимальная рабочая температура выносимого ИМ +65 °С | ||

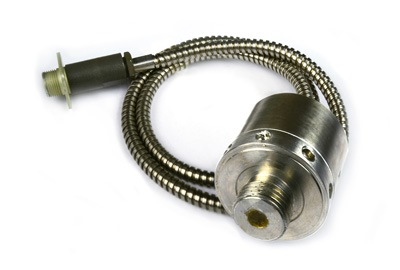

(3).jpg "Датчик вибрации АВС 137")
Сделать заказ и запросить дополнительную информацию по АВС 137 Вы можете здесь.
