Датчик вибрации АВС 140

ВИБРОПРЕОБРАЗОВАТЕЛЬ АВС 140

Миниатюрный вибропреобразователь АВС 140 со встроенным согласующим устройством предназначен для измерения вибрационных и ударных ускорений в широком диапазоне частот на изделиях РКТ, летательных аппаратах и малогабаритных объектах различного назначения. Имеет несколько модификаций, образующих унифицированный ряд.

Чувствительный элемент работает на изгиб. Отличительные особенности вибропреобразователя – малые масса и габаритные размеры, а также возможность установки в местах, где затруднен вывод кабеля вибропреобразователя сбоку. Модификация АВС 140-01 предназначена для работы в жестких условиях (на объектах РКТ и т.п.). Согласующее устройство встроено в корпус вибропреобразователя (для АВС 140 и АВС 140-02) или выполняется выносным (для АВС 140-01). Кабель вибропреобразователей АВС 140, АВС 140-02 антивибрационный. В конструкции вибропреобразователя АВС 140-01 применен кабель типа КТМС. Крепление вибропреобразователя осуществляется с помощью резьбового хвостовика или в резьбовое отверстие с помощью резьбы М9 х 0,5 на корпусе вибропреобразователя.

  АВС 140 АВС 140-01 АВС 140-02
Коэффициент преобразования по напряжению, мВ/g 12,5 25,0
Диапазон рабочих частот, Гц 1 ÷ 20000
Отн.коэффициент поперечного преобразования, не более, % 5
Основная погрешность, не более, % 3
Диапазон рабочих температур, °С -50 ÷ +120 -50 ÷ +400* -50 ÷ +120
Верхний предел ускорений
вибрация, g
удар, g

2000
5000

1000
2000
Масса (без кабеля), г 3,5 3,0** 3,5
* - максимальная рабочая температура выносимого ИМ +65 °С
** - масса без кабеля и выносимого согласующего устройства

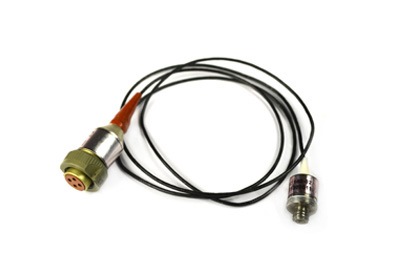

Датчик вибрации АВС 140
