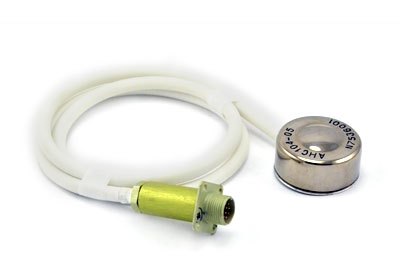

Датчик вибрации АНС 104

ВИБРОПРЕОБРАЗОВАТЕЛЬ АНС 104

Вибропреобразователь АНС 104 со встроенным согласующим усилителем предназначен для измерения вибрационных ускорений на объектах РКТ, летательных аппаратах, в машиностроении в условиях в условиях интенсивных электромагнитных помех, а также для измерения низкочастотных колебаний сооружений и механизмов. Имеет несколько модификаций, образующих унифицированный ряд.

Чувствительный элемент вибропреобразователя – изгибного типа. Отличительныая особенность вибропреобразователя – высокая помехозащищенность. Вибропреобразователь имеет встроенный в корпус согласующий предварительный усилитель, представляющий собой активный RC-фильтр с эмиттерным повторителем. Вибропреобразователь выполнен по дифференциальным механической и электрической схемам. Основание вибропреобразователя выполнено из сплава АМГ-6. Кабель вибропреобразователя оканчивается розеткой МР1-10-1В. Крепление вибропреобразователя осуществляется при помощи клеев холодного отверждения.


  АНС 104 АНС 104-01 АНС 104-02 АНС 104-03 АНС 104-04 АНС 104-05 АНС 104-06
Коэффициент преобразования по напряжению, мВ/g 150 100 50 25 12 2,5
Диапазон рабочих частот, Гц 1 ÷ 63 1 ÷ 125 1 ÷ 250 1 ÷ 500 1 ÷ 1000 1 ÷ 2000 1 ÷ 4000
Отн.коэффициент поперечного преобразования, не более, % 3
Основная погрешность, не более, % 5
Диапазон рабочих температур, °С -50 ÷ +50
Верхний предел ускорений
вибрация, g
удар, g

15
30

30
60

60
120

120
240

120
240

250
500

500
1000
Масса (без кабеля), г 46 36 32 30 29

Датчик вибрации АНС 104


Сделать заказ и запросить дополнительную информацию по АНС 104 Вы можете здесь.
