Датчик суммарного теплового потока ФОА 020, ФОА 036

ТЕПЛОПРИЕМНИК ГРАДИЕНТНОГО ТИПА С ПОПЕРЕЧНЫМ ГРАДИЕНТОМ ТЕМПЕРАТУРЫ (БЫ2.821.020 ТУ и БЫ2.821.036 ТУ)

Применяется для измерения теплового воздействия на элементы конструкции космических аппаратов как в ходе наземных испытаний, так и на этапе выведения.

Принцип действия теплоприемников состоит в следующем. Измеряемый тепловой поток поступает в тепловоспринимаюший элемент (ТВЭ), который передаёт его в центральную часть тепловоспринимающего диска (ТВД), изготовленного на основе гетероэпитаксиальной структуры «кремний на сапфире (КНС)». Поступающий в ТВД тепловой поток вызывает градиент температуры от центра к периферии, который преобразуется в термоэлектродвижущую силу (ТЭДС) микросхемой, содержащей пленочную термобатарею из кремниевых ветвей, соединенных алюминиевыми дорожками. Рабочие («горячие») спаи термобатареи находятся в зоне поступления теплового потока, а «холодные» – на периферии. Чувствительность теплоприемника зависит от температуры корпуса, для измерения которой в ТВД имеется пленочный кремниевый терморезистор, расположенный в зоне «холодных» спаев термобатареи. Кабель теплоприемника заканчивается розеткой РС 7ТВ с кожухом. Теплоприемник устанавливается на изделии путем ввинчивания в корпус изделия или в кронштейн в гнездо с резьбой М30х1−6Н. Для фиксации теплоприемника при установке его на изделии используются две контрагайки М30х1−6Н, входящие в состав комплекта поставки.

Диапазон измерения, кВт/м2 0 ÷ 3,5
Спектральный диапазон измеряемого теплового потока, мкм 0,2 ÷ 10
Чувствительность при 20 °С, мкВ·м2/кВт 3 ÷ 7
Температурный коэффициент чувствительности, Ом-1, не более 0,05
Сопротивление термобатареи при 20 °С, Ом 300 ÷ 1000
Сопротивление терморезистора при 20 °С, Ом 150 ÷ 500
Сопротивление нагревателя при 20 °С, Ом 40 ÷ 160
Температурный коэффициент сопротивления терморезистора, 1/град 0,0012 ÷ 0,0017
Предел допускаемого значения основной погрешности измерения теплового потока с вероятностью 0,95, %, не более ±5
Показатель термической инерции, не более, с 2
Время непрерывной работы/технический ресурс работы, час 500/1000
Соединитель (разъем) розетка РС 7 ТВ с кожухом
Габаритные размеры, мм Ø 38 х 30,4
Масса, не более, г 180

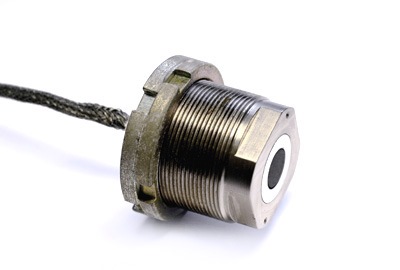

Теплоприемник градиентного типа с поперечным градиентом температуры ФОА-020


Сделать заказ и запросить дополнительную информацию по ФОА 020, ФОА 036 Вы можете здесь.
