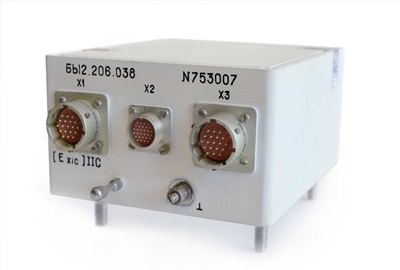

Преобразователь ПТТ-4
Преобразователь ПТТ-4 предназначен для непрерывного преобразования информации четырех термоэлектрических термометров и одного термометра сопротивления в аналоговое напряжение постоянного тока.
| Число измерительных каналов | 4 |
| Один непрерывный канал для датчика термометра сопротивления | (R0=100 Ом) |
| Четыре диапазона измерения, мВ | - от -5 до 10 мВ - от -5 до 20 мВ - от -5 до 40 мВ - от -5 до 60 мВ |
| Схема подключения термометров термоэлектрических | трех/двух – проводная |
| Схема подключения термометра сопротивления | трехпроводная |
| Длина линии связи преобразователя с датчиками, м, до | 50 |
| Выходной сигнал - напряжение постоянного тока, В | 0 ÷ 6,2 |
| Напряжение питания, В | 27+7-4 |
| На сопротивление нагрузки не менее, кОм | 10 |
| Погрешность преобразования, не более, % | 0,5 |
| Рабочий диапазон температур, В | -50 ÷ +50 |
| Ток потребления, не более, мА | 150 |
| Габаритные размеры, мм | 140 х 107 х 62 |
| Масса преобразователя, кг | 1,2 |
Сделать заказ и запросить дополнительную информацию по ПТТ-4 Вы можете здесь.
