Измерительный преобразователь БЕСТЕР, ФОТОН

ДВУХКАНАЛЬНЫЙ (БЫ2.206.021 ТУ и БЫ2.206.043 ТУ)

Предназначены для преобразования информации, поступающей с теплоприёмника суммарного теплового потока ФОА 020 или ФОА 036 в нормализованный аналоговый сигнал, пригодный для приёма системой регистрации.

ИП изготовлены в микроэлектронном исполнении в виде функционально законченного блока. Имеют 2 канала преобразования: канал измерения сопротивления с диапазоном входных сопротивлений от 130 до 600 Ом и канал измерения напряжения с диапазоном входных напряжений от 0 до 108 мВ. Канал измерения напряжения обеспечивает автоматическое разбиение диапазона измерения на 4 поддиапазона с адаптивно изменяющимся коэффициентом усиления. ИП обеспечивает подачу на нагреватель теплоприемника постоянного напряжения с величиной силы тока до 100 мА. ИП обеспечивает необходимую точность измерений при расстоянии от теплоприемника до ИП до 15 метров и передачу результатов измерений на средства регистрации (по кабелю) на расстояние до 500 метров. Выходной сигнал ИП по каналу измерения напряжения представляет собой информацию о номере поддиапазона в виде параллельного двоичного кода (логический «0» 0…0,3 В, логическая «1» – 4,5…5,5 В) и напряжение от 0 до 6 В в зависимости от величины входного сигнала в пределах поддиапазона; по каналу измерения сопротивления – напряжение от 0 до 6 В. Погрешность измерения напряжения не превышает ± 0,3 мВ (по входу), измерения сопротивления – ± 2,0 Ом. ИП устанавливается на изделии на специальный кронштейн при помощи 4-х винтов М4-7g.


Диапазон входных сигналов:
по каналу сопротивления, Ом
по каналу напряжений, мВ

130 ÷ 600
0 ÷ 108
Автоматическое разбиение диапазона измерения по каналу напряжения, мВ
1-й поддиапазон
2-й поддиапазон
3-й поддиапазон
4-й поддиапазон

0 ÷ 4 (± 0,2)
4 (± 0,2) ÷ 12 (± 0,4)
12 (± 0,4) ÷ 36 (± 0,8)
36 (± 0,8) ÷ 108
Напряжение питания, В 27+7-4
Ток потребления, не более, мА 50
Выходные аналоговые сигналы, В 0 ÷ 6
Уровень логического «0»/ логической «1», В (0 ÷ 0,3)/ (4,5 ÷ 5,5)
Максимальная длина кабеля до теплоприемника, м, до 15
Максимальная длина кабеля до регистратора, м, до 500
Предел допускаемых погрешностей:
по каналу измерения напряжения, мВ
по каналу измерения сопротивления, Ом

± 0,3
± 2
Время непрерывной работы/ технический ресурс работы, час 500/1000
Время установления выходного сигнала, не более, с 0,05
Время готовности к работе после подачи напряжения питания, не более, мин 3
Сопротивление изоляции в нормальных условиях, не менее, МОм 20
Габаритные размеры, мм 88 × 83 × 44
Тип разъемов (соединителей) розетка ОНП–ЖИ-8-42/46 × 8
Масса, не более, кг 0,4

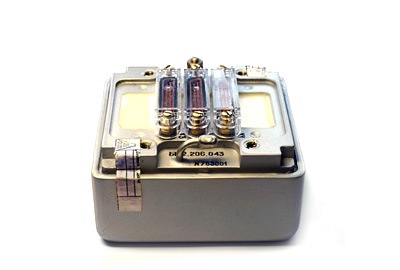

Измерительный преобразователь (ИП) БЕСТЕР
