Блоки диодно-резисторные БДР-М2
Компоненты доступные к заказу
| БДР-М2-15/25-1ХХ-У1 |
| БДР-М2-15/25-2ХХ-У1 |
| БДР-М2-15/25-3ХХ-У1 |
| БДР-М2-15/25-4ХХ-У1 |

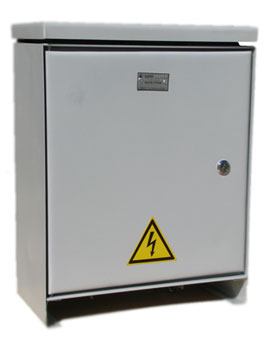

Блоки диодно-резисторные марки БДР-М2 следующих исполнений : БДР-М2-15/25-1, БДР-М2-15/25-2, БДР-М2-15/25-3, БДР-М2-15/25-4 используются в системе электрохимической защиты стальных объектов от коррозии до четырех подземных объектов не согласующихся между собой. Применяются на предприятиях газового,химического, нефтяного, коммунального хозяйства, энергетического и др. промышленных комплексов для катодной защиты любых подземных металлических сооружений от электрохимической коррозии.
| Показатели | Значения параметров для типов блоков БДР М2 | |||
| 15/25-1 | 15/25-2 | 15/25-3 | 15/25-4 | |
| (Т,И,ТИ, | (Т,И,ТИ, | (Т,И,ТИ, | (Т,И,ТИ, | |
| А,АИ)-У1 | А,АИ)-У1 | А,АИ)-У1 | А,АИ)-У1 | |
| Количество каналов | 1 | 2 | 3 | 4 |
| Параметры одного канала: | ||||
| Номинальный средний длительный ток канала, А | 15 | |||
| Максимальный (пиковый) ток канала (при суммарной продолжительности протекания тока не более 1 мин. за период 15 мин.), А | 25 | |||
| Полное электрическое сопротивление канала, Ом | 0,40±0,04 | |||
| Электрическое сопротивление каждой регулировочной ступени канала, Ом | 0,040±0,004 | |||
| Электрическое сопротивление резистивногозамыкателя, Ом | 0,020±0,002 | |||
| Количество регулировочных ступеней, шт.: | ||||
| с короткозамыкателем | 10 | |||
| резистивным замыкателем | 10 | |||
| всего | 20 | |||
| Допустимое обратное напряжение, не более, В | 1000 | |||
| Номинальный средний длительный ток блоков при параллельном соединении каналов: | ||||
| двух каналов, А | 30 | 30 | 30 | |
| трех каналов, А | 45 | 45 | ||
| четырех каналов, А | 60 | |||
| Максимальный (пиковый)ток блоков при параллельном соединении каналов, (при суммарной продолжительности протекания не более 1 мин. за период 15 мин.): | ||||
| двух каналов, А | 50 | 50 | 50 | |
| трех каналов, А | 75 | 75 | ||
| четырех каналов, А | 100 | |||
| Номинальный средний длительный ток блоков при последовательном соединении каналов, А | 15 | |||
| Максимальный (пиковый) ток блоков при последовательном соединении каналов, (при суммарной продолжительности протекания не более 1 мин. за период 15 мин.), А | 25 | |||
| Габаритные размеры (длина x глубина х высота), мм | 240×300х500 | 400×300х500 | ||
| Технический ресурс, ч | 10000 | |||
| Срок службы, лет | 20 | |||
Типоисполнение
| Обозначение типоисполнений | Особенности |
| Блоки обеспечивают протекание тока от зажима «Вход» к зажимам «Выход», при подаче отрицательного напряжения на зажим «Вход» (c «обратными» каналами) | |
| БДРМ 2-15/25-1-У1 | В каждом канале блоков имеются клеммы для измерения тока, протекающего в канале, внешним измерительным прибором (милливольтметром). |
| БДРМ 2-15/25-2-У1 | |
| БДРМ 2-15/25-3-У1 | |
| БДР М2-15/25-4-У1 | |
| БДР-М2-15/25-1И-У1 | Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5. |
| БДР-М2-15/25-2И-У1 | |
| БДР-М2-15/25-3И-У1 | |
| БДР-М2-15/25-4И-У1 | |
| БДР-М2-15/25-1Т-У1 | В блоке установлены клеммы для присоединения цепей: |
| БДР-М2-15/25-2Т-У1 | -от датчиков тока (измерительных шунтов), встроенных в каналы блока; |
| БДРМ 2-15/25-3Т-У1 | -от датчиков опорного потенциала (электродов сравнения); |
| БДР-М2-15/25-4Т-У1 | -от защищаемых сооружений (измерительных, нетоковедущих кабелей); |
| -от системы телемеханики или от блока сопряжения с системой телемеханики (контроллера, адаптера сигналов). | |
| БДР-М2-15/25-1ТИ-У1 | Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5. |
| БДР-М2-15/25-2ТИ-У1 | |
| БДР-М2-15/25-3ТИ-У1 | |
| БДР-М2-15/25-4ТИ-У1 | Выполняется требования п.3 |
| Блоки обеспечивают протекание тока от зажима «ВХОД» к зажимам «ВЫХОД», при подаче положительного напряжения на зажим «ВХОД» (с «прямыми каналами») | |
| БДР-М2-15/25-1А-У1 | В каждом канале блоков имеются клеммы для измерения тока, протекающего в канале, внешним измерительным прибором (милливольтметром). |
| БДР-М2-15/25-2А-У1 | |
| БДР-М2-15/25-3А-У1 | |
| БДР-М2-15/25-4А-У1 | |
| БДР-М2-15/25-1АИ-У1 | Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5 |
| БДРМ 2-15/25-2АИ-У1 | |
| БДР-М2-15/25-3АИ-У1 | |
| БДР-М2-15/25-4АИ-У1 | |
Сделать заказ и запросить дополнительную информацию по БДР-М2 Вы можете здесь.
