Менделеевец-МТ - магнетитовый анодный заземлитель
Магнетитовый заземлитель Менделеевец МТ представляет собой конструкцию, состоящую из магнетитовых анодов, соединёных между собой питающим кабелем. Изоляция контактного узла осуществляется с помощью заливки эпоксидным компаундом. Для дополнительной изоляции места выхода кабеля применяются термоусаживаемые муфты, привариваемые с торцевой части корпуса анода.
При монтаже питающий кабель используется как грузонесущий элемент конструкции. Максимальное количество магнетитовых анодов в гирлянде — 5 штук. Гирлянда собирается в заводских условиях, упаковывается и поставляется полностью готовой к монтажу.
Для защиты подземных сооружений магнетитовые заземлители
Менделеевец МТ могут устанавливаться как в открытых, так и в закрытых скважинах.
Открытые скважины разрабатывают в местах со статическим уровнем грунтовых вод.
Для сооружения открытой скважины используются полимерные перфорированные трубы
в качестве элементов обсадной колонны. Установка в открытых скважинах
позволяет производить ревизию, ремонт и замену магнетитовых заземлителей
в процессе эксплуатации.

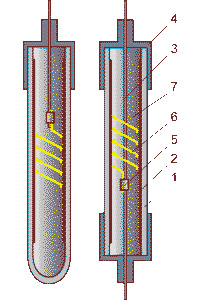

1 — магнетитовый корпус;
2 — металлическая электропроводящая подложка;
3 — питающий кабель;
4 — термоусаживаемая муфта;
5 — Н-образный контакт;
6 — бронзовая контактная пружина;
7 — эпоксидный компаунд.
Технические характеристики зазмелителя Менделеевец МТ
| Наименование параметров | Значение |
|---|---|
| Снимаемая токовая нагрузка, А: | |
| для защиты подземных сооружений: | |
| в открытой скважине | 6 |
| в закрытой скважине | 3 |
| для защиты подводных сооружений | 16 |
| Скорость анодного растворения, кг/А-год | 0,04 |
| Габаритные размеры, мм: | |
| длина | 760 |
| диаметр | 60 |
| Ресурс работы*, А-лет, не менее | 550 |
| Срок службы, лет, не менее | 30 |
*Для магнетитового заземлителя, состоящего из 5 анодов, при максимально допустимой токовой нагрузке.
Комплект поставки заземлителя Менделеевец МТ
| Наименование комплектующих изделий | Количество |
|---|---|
| Анодный заземлитель «Менделеевец»- МТ*, гирлянда | по заказу |
| Комплект материалов и приспособлений для оборудования открытой скважины и монтажа магнетитового заземлителя (поставляется под заказ в ссответствии с проектом катодной защиты)**, комплект | 1 |
| Паспорт, шт. | 1 |
| Инструкция по монтажу | 1 |
*Длина питающего кабеля определяется требованиями заказчика.
**Только для установки в открытых скважинах.
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
