Менделеевец-МКГ - комплектный глубинный анодный заземлитель
Комплектный глубинный заземлитель Менделеевец МКГ представляет собой контейнер, в котором размещен ферросилидовый электрод, а свободное пространство заполнено коксо-минеральным активатором КМА. Контейнер выполнен из оцинкованной стали и является корпусом заземлителя. Корпус предназначен для удобства транспортировки и монтажа. В процессе эксплуатации корпус быстро растворяется. Для отвода газов, образующихся при работе заземлителя, используется газоотводная трубка.
Блок заземлителя собирается в заводских условиях и поставляется полностью готовым к монтажу.
Для снижения сопротивления растеканию, а также повышения токовой нагрузки конструкцией предусмотрено соединение блоков в гирлянду.

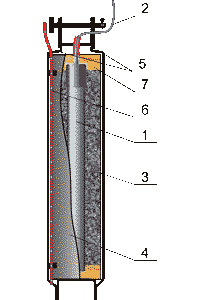

1 — электрод;
2 — кабель присоединения;
3 — коксо-минеральный активатор;
4 — контейнер;
5 — кронштейны;
6 — газоотводная трубка;
7 — центрирующая крышка.
Технические характеристики заземлителя Менделеевец МКГ
| Наименование параметров | Значение |
|---|---|
| Снимаемая токовая нагрузка, А | 8 |
| Скорость анодного растворения, кг/А-год | 0,2...0,4 |
| Габаритные размеры, мм: | |
| длина | 1730 |
| диаметр | 200 |
| Масса, кг | 75±1 |
| Количество блоков в гирлянде, шт., не более | 16 |
| Срок службы, лет, не менее | 30 |
Комплект поставки заземлителя Менделеевец МКГ
| Наименование комплектующих изделий | Количество |
|---|---|
| Комплектный глубинный заземлитель «Менделеевец»- МКГ (длина кабеля присоединения в соответствии с требованиями заказчика), блок | 1 |
| Металлический стержень для стыковки блоков, шт. | 1 |
| Газоотводная трубка*, шт. | 1 |
| Паспорт, шт. | 1 |
| Инструкция по монтажу, шт. | 1 |
*Поставляется под конкретный заказ из расчета на одну гирлянду заземлителей, устанавливаемых в одной скважине. Длина газоотводной трубки соответствует глубине установки (глубине скважины).
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
