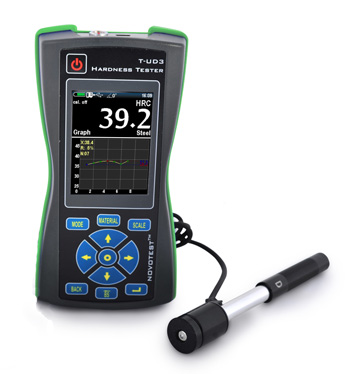

Универсальный динамический твердомер NOVOTEST Т-Д3

Внесен в Государственный реестр средств измерения РФ

Первый твердомер в мире с возможностью фотофиксации измерений и позволяющий привязать значение твердости к конкретному месту на изделии!

 Универсальный ультразвуковой твердомер NOVOTEST Т-У3

Универсальный динамический твердомер NOVOTEST Т-Д3 является модификацией поставки универсального комбинированного твердомера NOVOTEST Т-УД3 с динамическим датчиком. Твердомер применяет динамический метод измерения твердости (метод Либа), стандартизованный согласно ASTM A596 и идеально подходит для измерения твердости массивных деталей, материалов с крупнозернистой структурой, чугунов и цветных металлов с поверхностями плохо подготовленными для измерения.

Встроенной в прибор фотокамерой Вы можете сфотографировать объект контроля и, в дальнейшем, в режиме реального времени наложить на него измеренные значения твердости. Таким образом, возможно получить самый наглядный и точный метод протоколирования итогов измерения.

Помимо возможности фотофиксации NOVOTEST Т-Д3 это:

- новый герметичный пыле- и влагозащищенный корпус с защитными противоударными резиновыми накладками. Прекрасно справляется со своей задачей и в цеховых и полевых условиях. Прибор оснащен морозостойким дисплеем, что дает возможность использовать его в любой климатической зоне и в любое время года;

- большой цветной графический дисплей. Помимо имеющихся 88 комбинаций шкал твердости и материалов (калибровок), прибор дает возможность дополнительно настроить пользовательские шкалы и материалы. Информацию можно отобразить в виде гистограмм, графиков, таблиц, есть интеллектуальный режим, отображение отклонения, среднего, большое количество другой статистической информации; - прибор позволяет хранить и просматривать архив измерений, сохранять на карту памяти калибровки;

- функция прямой печати на подключаемый принтер;

- прибор обладает иными обширными возможностями настройки, включая даже изменение цветовой схемы отображения информации.

Универсальный переносной твердомер

Твердомер NOVOTEST Т-Д3 не уступает по своим характеристикам самым дорогостоящим и известным твердомерам в мире, обладая значительно более широкими функциональными возможностями при более низкой цене. Еще одним преимуществом прибора является то, что он по умолчанию настроен на измерение значительного списка материалов: чугун, цветные металлы (бронза, алюминий), стали и нержавеющие стали. Тогда как другие приборы поставляются, обычно, с настройкой только для одного материала. Это преимущество делает NOVOTEST Т-Д3 максимально удобным и приспособленным к работе, экономя Ваше время и деньги.

НАЗНАЧЕНИЕ:

Измерение твердости:

  • Металлов и их сплавов;
  • Металлов по своим свойствам отличающимся от конструкционных и углеродистых сталей (цветные металлы, сплавы и т.д.);
  • Иных материалов с помощью пользовательских калибровок по известному образцу (образцам).

По следующим шкалам:

  • Стандартным шкалам твердости Виккерса HV;
  • Бринелля HB;
  • Роквелла HRC, HRB;
  • Либа Leeb;
  • Шора Shore;
  • Пользовательским шкалам.

Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

ОСОБЕННОСТИ:

  • Встроенная фотокамера, визуальное отображение места измерения с указанием твердости в том месте, где она была измерена, фиксация времени измерения встроенными часами
  • 88 комбинаций материалов и шкал твердости (калибровок)
  • дополнительно настраиваемые пользовательские шкалы и материалы
  • отображение информации в виде гистограммы, графика, таблицы, интеллектуального режима, отображение среднего, отклонения
  • широкий диапазон измерения
  • интуитивно понятный и удобный процесс измерения
  • автораспознование датчика подключенного к прибору
  • датчики со встроенной памятью, сохраненными настройками и калибровками (готовы к подключению к любым другими NOVOTEST Т-УД3)
  • наличие связи с компьютером
  • печать протокола измерений сразу с прибора с помощью подключаемого мини-принтера
  • встроенная флэш-память, просмотр архива измерений
  • настройка основных параметров в меню прибора, несколько цветовых схем прибора, языков
  • возможность резервного копирования настроек преобразователей на карту памяти прибора
  • полноценная пользовательская калибровка, возможность автоматизированного построения зависимостей «код-твердость» с помощью образцов и мер твердости
  • наличие одно-, двух- и трехточечных режимов калибровки твердомера, позволяющие пользователю, при необходимости, самостоятельно откалибровать прибор по 1, 2 или 3 образцовым мерам
  • наличие визуального отображения всех имеющихся шкал и наличия/отсутствия калибровки по каждой из них
  • широкий температурный диапазон использования твердомера
  • противоударный, пыле- влагозащищенный корпус с защитным резиновым накладкам
  • отображение на дисплее прибора состояния заряда батареи
  • комплектация стандартными аккумуляторами типа АА и возможность использования вместо них обычных батареек в случае такой необходимости

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазон измерения Виккерс HV:230~940; Роквелл HRC:20~70; Бринелль HB:90~450.
Предел прочности, MPa 370~1740
Точность измерения HV:±3%HV; HRC:±1.5%HRC; HB:±3%HB
Направление измерения В любом направлении - 360°
Сохранение измерений Ограничено только объемом карты памяти
Связь с ПК Выгрузка сохраненных измерений в ПК, экспорт в таблицы Excel (USB кабель и ПО входят в комплект поставки)
Шкалы твердости HV、HB、HRC, HRB, Leeb, Shore (Виккерса, Бринелля, Роквелла С, Роквелла В, Либа, Шора)
Материалы Датчик динамический - предварительно откалиброван для стали, чугуна, нержавеющей стали, алюминия, бронзы. Дополнительные пользовательские материалы для калибровки
Отображаемая информация Индикатор приложения нагрузки, результат одиночного замера, среднее значение серии замеров, количество замеров в серии, разброс значений в серии, график измерений в серии, гистограмма измерений в серии, режим отображения статистической информации, режим интеллектуально измерения.
Отображение выбранной шкалы твердости, текущего материала, состояния батарейки, времени
Дисплей Контрастный цветной LCD/TFT дисплей
Условия эксплуатации Температура: от -20С до +40С; Влажность: 30%~80%
Размер прибора 180x80x35mm
Вес Приблизительно. 0.2кг (без датчика)
Питание Три аккумулятора или батарейки типа АА
Время работы Приблизительно 20 часов, режим автоматического отключения питания

Требования к объекту контроля:

  Для динамического датчика
Шероховатость не более, Ra 3.2
Радиус кривизны не менее, мм 10
Масса, не менее, кг 5
Толщина не менее, мм 10

КОМПЛЕКТ ПОСТАВКИ:

  • электронный блок твердомера;
  • динамический датчик с автовзводом Д1;
  • сменная опорная площадка меньшего диаметра;
  • 3 аккумулятора с зарядным устройством;
  • инструкция по эксплуатации;
  • кабели;
  • программа для ПК;
  • транспортировочный кейс.

Дополнительные опции для заказа:

  • аккумулятор;
  • зарядное устройство;
  • меры твердости;

РАБОТА С ПРИБОРОМ:

Возможности калибровки прибора:

NOVOTEST Т-Д3 может быть откалиброван для измерения твердости практически любого материала по любой шкале, что выгодно отличает его от приборов с фиксированным набором шкал твердости.

Калибровка прибора по одному образцу известной твердости (для контроля по принципу «больше/меньше») и калибровка в диапазоне измерения твердости с использованием двух образцов известной твердости (большей и меньшей твердости) происходит быстро и легко. При наличии такой возможности, пользователь может применить лучший способ калибровки - по трем точкам, используя 3 образца известной твердости. То есть, благодаря трехточечной калибровке твердомер можно настроить для измерения твердости практически любого материала.

Прибор позволяет произвести калибровку для различных материалов: сталь, легированная и нержавеющая сталь и прочие, плюс пользовательские материалы. Твердомер с динамическим датчиком уже настроен для измерения твердости практически любых материалов: сталей, конструкционных и нержавеющей сталей, алюминия, бронзы, чугуна и других, но при этом пользователь, с помощью калибровок самостоятельно может настроить прибор на иной конкретный дополнительно требуемый ему материал.

Использование динамического метода измерения твердости:

NOVOTEST Т-Д3 применяет динамический метод измерения твердости (метод Либа), стандартизованный согласно ASTM A596. Принцип этого метода заключается в ударе специального твердосплавного бойка о поверхность исследуемого изделия с последующим его отскоком от поверхности. Этот прибор измеряет скорость пролета бойка к поверхности и скорость его отскока от поверхности изделия, рассчитывая соотношение этих скоростей. Изменение твердости пропорционально изменению отношения скоростей отскока и удара (отношение скорости отскока к скорости удара, умноженной на 1000 и называется числом твердости по шкале Либа). С помощью данного способа можно довольно быстро измерять твердость: нужно установить датчик на исследуемую поверхность, нажать спусковую кнопку и зафиксировать показания твердости на дисплее прибора.

Важно отметить, что указанный метод дает возможность производить измерение твердости крупнозернистых материалов (нержавеющих сталей, чугуна), а также крупных изделий. NOVOTEST Т-Д3 позволяет производить автоматическое измерение твердости обширного ряда материалов: чугуна, сталей, нержавеющих сталей, алюминия, бронзы. Таким образом, этот твердомер можно назвать одним из наиболее универсальных, ему не требуется какая-либо дополнительная калибровка и он готов работать сразу же после покупки.


Универсальный переносной твердомер


Универсальный переносной твердомер

 Измерение твердости литых деталей
   Измерение твердости массивных деталей, например, подшипников


Универсальный переносной твердомер


 Измерение твердости валов

Режимы измерения:

В твердомере реализованы несколько режимов отображения информации, существенно повышающих удобство пользования прибора и предназначенные для максимально достоверного измерения твердости:

  • График - режим построения графика;
  • Гистограмма - режим построения гистограммы;
  • Статистика - режим статистики;
  • Интеллектуальный - режим фильтрации неверных измерений;
  • Сигнал - режим отображения сигнала (только для динамического преобразователя).
Универсальный переносной твердомер

Универсальный переносной твердомер

Универсальный переносной твердомер

Универсальный переносной твердомер

Выбор режима отображения измерений Графический режим отображения - значения отображаются как в цифровом виде, так и в виде графика Режим отображения в виде гистограммы - значения измеренийотображаются в виде классической гистограммы Режим Статистика - позволяет просматривать следующие параметры серии измерений: максимум, минимум, отклонение, среднее, число измерений
Универсальный переносной твердомер

Универсальный переносной твердомер

Интеллектуальный режим - позволяет пользователю определить общую последовательность измерений. Выбираются первые три серии измерений, которые не превышают указанный допуск. После этого, следующие измерения, которые превышают заданный допуск, будут исключены из серии и не будут учитываться при расчете среднего значения измеренной твердости из этой серии.

Заполненные белым цветом значение твердости означает, что устройство имеет фиксированную общую последовательность и интеллектуальный режим активен. Режим позволяет автоматически исключать неверные измерения из серии и существенно повышает точность и достоверность измерений!

Работа с камерой:

Выполняя измерения твердости объекта контроля, прибор позволяет сфотографировать сам объект контроля и наложить на него измеренные значения твердости в реальном режиме времени с последующим сохранением результатов измерения и фото в архиве прибора.

Универсальный переносной твердомер

Если активирована функция фотофиксации, то при сохранении серии измерений будет предложено сделать фотографию объекта контроля. Серию измерений также можно сохранить и без фотографии.

На примере приведена картинка дисплея прибора при выполнении фотофиксации объекта контроля.

Универсальный переносной твердомер

После выполнения фотографирования на весь дисплей прибора отображается сделанная фотография и специальным маркером указывается место, в котором был произведен замер. После чего данная фотография с привязанным к ней маркером сохраняется в архиве прибора.

При выполнении последующих измерений можно установить необходимое количество дополнительных маркеров на текущей фотографии в нужных места (в которых были произведены измерения) либо можно сделать новую фотографию.

Работа с архивом и просмотр сохраненных фото и замеров:

Универсальный переносной твердомер

Пример отображения сохраненного результата измерения в памяти прибора.

В верхней части картинки отображены записи, сохраненные в памяти прибора с указанием даты их сохранения.

В нижней части экрана - фото объекта контроля - в данном примере это подшипник качения. На фотографии указана точка, в которой производились измерения твердости и указано значение твердости в данной точке - 599 единиц. Правее фотографии расположен график, отображающий измерения в данной точке - с указанием минимального и максимального значений, среднего, разброса.

Сохраненные в приборе замеры можно передать на компьютер для формирования протокола контроля в специализированной программе АРМ Твердомера, входящей в комплект поставки прибора.

Универсальный переносной твердомер

Архив измерений позволяет просмотреть все сохраненные в приборе замеры. Если при сохранении замера была сделано фотография, то внешний вид архива измерений соответствует картинке приведенной выше.

Если при сохранении измерений не была сохранена фотография объекта контроля запись в архиве измерение будет иметь такой вид.

Универсальный переносной твердомер

Пример просмотра записи результатов измерений на компьютере

На рисунке представлен пример отображения результатов измерений в специализированной программе на компьютере. Слева отображен список сохраненных замеров и выбран один и них, который был сделан ультразвуковым датчиком, с указанием даты и времени контроля и серийных номеров прибора и датчика.

Правее - фотография объекта контроля с указанием места измерения и значения твердости в этом месте.

В нижней части окна - график распределения твердости в точке измерения и статистическая информация.

Язык программы настраиваемый, и может быть как русским, так и английким (как на представленном примере).

Виртуальная клавиатура для сохранения названия файла и результатов замеров:

В новой модели твердомера каждую серию измерений можно сохранить с указанием индивидуального названия файла, соответствующего, к примеру, наименованию той или иной детали. Кроме того, имя файла может быть на английском или русском языках.

Универсальный переносной твердомер

Применение прибора при отрицательных температурах:

Твердомер позволяет проводить измерения твердости при экстремально низких значения температуры окружающего воздуха. Были проведены натурные испытания твердомера в реальных условиях при температуре окружающего воздуха минус 25 градусов Цельсия. Прибор показал себя очень хорошо - погрешность измерения не превысила паспортную, клавиатура и дисплей прибора позволили уверенно работать - разницы между работой при комнатной температуре и таком сильном холоде не было заметно вообще!

Универсальный переносной твердомер

Универсальный переносной твердомер

Измерение твердости зимой при минус 25 градусах Цельсия Для эксперимента мы решили провести замер прямо в снегу
Универсальный переносной твердомер

Универсальный переносной твердомер

Оператор "нашел" прибор на заснеженном участке завода  Замер твердости произведен - твердомером можно пользоваться в суровых зимних условиях!

Сделать заказ и запросить дополнительную информацию по NOVOTEST Т-Д3 Вы можете здесь.
