Комбинированный универсальный твердомер NOVOTEST Т-УД1

Регистрационный номер в Государственном реестре средств измерения РФ № 57858-14

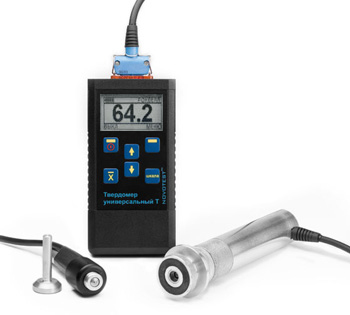

Твердомер комбинированный NOVOTEST Т-УД1

Комбинированный универсальный твердомер NOVOTEST Т-УД1 - это модели начального уровня в линейке твердомеров NOVOTEST. Его серьезными преимуществами являются наглядность, простота использования и невысокая цена.

Такой твердомер использует в своей работе два способа измерения: ультразвуковой контактный импеданс (UCI) и динамический (Либа). У пользователя есть возможность с помощью одного и того же прибора контролировать практически любые изделия из металлов и их сплавов практически без ограничения по массе, структуре, конфигурации, степень термической и механической обработки объекта контроля.

НАЗНАЧЕНИЕ:

Измерение твердости:

  • черных и цветных металлов
  • чугуна и различных сплавов

По следующим шкалам:

  • Роквеллу в диапазоне 20-70 HRC
  • Бринеллю в диапазоне 90-450 HB
  • Виккерсу в диапазоне 230-940 HV

Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

Также, комбинированный твердомер NOVOTEST Т-УД1 имеет пользовательский режим калибровки и набор шкал для него. Таким образом, есть возможность измерения твердости металлов, отличающихся от сталей по своим свойствам (чугун, медь, бронза, нержавеющая сталь).

ОСОБЕННОСТИ:

  • два датчика в комплекте (ультразвуковой и динамический датчики) - возможность измеренияия твердости практически любых изделий
  • масса исследуемого изделия практически не имеет ограничений (ультразвуковой датчик)
  • измерение твердости изделий, имеющих крупнозернистую структуру, выполненных из чугуна, нержавеющей стали и других (динамический датчик)
  • возможность оценить степень поверхностной термической обработки и ее качество (ультразвуковой датчик)
  • контроль твердости возможен даже в тех случаях, когда поверхность плохо подготовлена (динамический датчик)
  • возможность измерения твердости таких малоразмерных деталей, как болты, винты и различный крепеж (ультразвуковой датчик)
  • прибор не имеет ограничений для контроля твердости изделий (масса, структура, конфигурация, степень термической и механической обработки)
  • графический индикатор с подсветкой
  • наличие различных пользовательских шкал для калибровки
  • возможность самостоятельной калибровки прибора пользователем по 1 и 2 точкам (образцам)
  • автоматическое распознавание прибором подключенного датчика
  • наличие индикатора заряда батареи твердомера
  • питание прибора от стандартных аккумуляторов типа ААА, что позволяет заменить их на обычные батарейки при такой необходимости.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазон измерения твердости

по Роквеллу, HRC

по Бринеллю, НВ

по Виккерсу, HV

временного сопротивления (предела прочности), Мпа



20 - 70

90 - 450

230 - 940

370 - 1740

Основная погрешность измерения:

+/- 2 ед. HRC;

+/- 10ед. HB

Габаритные размеры, мм

120х60х25

Рабочий диапазон температур, ° С

от -5 до + 40

Питание

2 элемента питания типа ААА

Время непрерывной работы, ч, не менее

20

Масса электронного блока с батареей, не более, кг

0,2

Требования к объекту контроля:



Для динамического датчика

Для ультразвукового датчика

Шероховатость не более, Ra

3.2

2.5

Радиус кривизны не менее, мм

10

5

Масса, не менее, кг

5

0,1

Толщина не менее, мм

10

1

КОМПЛЕКТ ПОСТАВКИ:

  • электронный блок твердомера
  • ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей
  • датчик динамический Д1
  • 2 аккумулятора с зарядным устройством
  • паспорт, руководство пользователя
  • сумка с плечевым ремнем
  • упаковочная тара

Дополнительные опции для заказа:

  • дополнительные датчики различного типа
  • аккумулятор
  • зарядное устройство
  • меры твердости

Сделать заказ и запросить дополнительную информацию по NOVOTEST Т-УД1 Вы можете здесь.
