Ультразвуковой универсальный твердомер NOVOTEST Т-У1

 Регистрационный номер в Государственном реестре средств измерения РФ № 57858-14

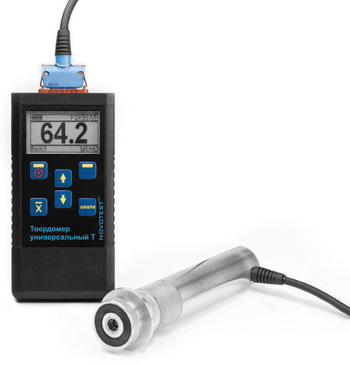

Твердомер ультразвуковой NOVOTEST Т-У1

Унивесальный переносной ультразвуковой твердомер NOVOTEST Т-У1 является модификацией поставки универсального комбинированного твердомера NOVOTEST Т-УД1 с ультразвуковым датчиком. Твердомер применяет ультразвуковой метод измерения твердости (контрактно-импендансный) стандартизованный согласно ASTM A 1038, что позволяет, в отличие от динамического, в том числе работать и с объектами небольшого размера, изделиями с тонкой стенкой, сложной формы, поверхностных упрочненных слоев.

НАЗНАЧЕНИЕ:

Измерение твердости:

  • черных и цветных металлов
  • чугуна и различных сплавов

По следующим шкалам:

  • Роквеллу в диапазоне 20-70 HRC
  • Бринеллю в диапазоне 90-450 HB
  • Виккерсу в диапазоне 230-940 HV

Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

Также, ультразвуковой твердомер NOVOTEST Т-У1 имеет пользовательский режим калибровки и набор шкал для него. Таким образом, есть возможность измерения твердости металлов, отличающихся от сталей по своим свойствам (чугун, медь, бронза, нержавеющая сталь).

ОСОБЕННОСТИ:

  • возможность измерять твердость даже самых миниатюрных и малоразмерных изделий
  • масса исследуемого изделия практически не имеет ограничений
  • возможность измерения твердости таких малоразмерных деталей, как болты, винты и различный крепеж
  • измерение твердости в труднодоступных местах: в зубьях, впадинах, проточках и пр.
  • возможность оценить степень поверхностной термической обработки и ее качество
  • графический индикатор с подсветкой
  • наличие различных пользовательских шкал для калибровки
  • возможность самостоятельной калибровки прибора пользователем по 1 и 2 точкам (образцам)
  • автоматическое распознавание прибором подключенного датчика
  • наличие индикатора заряда батареи твердомера
  • питание прибора от стандартных аккумуляторов типа ААА, что позволяет заменить их на обычные батарейки при такой необходимости.

Некоторые ограничения в использовании ультразвуковых твердомеров относятся к измерению твердости изделий, имеющих крупнозернистую структуру (например - чугун), массу менее 10 граммов или с толщиной менее 1 миллиметра.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазон измерения твердости

по Роквеллу, HRC

по Бринеллю, НВ

по Виккерсу, HV

временного сопротивления (предела прочности), Мпа



20 - 70

90 - 450

230 - 940

370 - 1740

Основная погрешность измерения:

+/- 2 ед. HRC;

+/- 10ед. HB

Габаритные размеры, мм

120х60х25

Рабочий диапазон температур, ° С

от -5 до + 40

Питание

2 элемента питания типа ААА

Время непрерывной работы, ч, не менее

20

Масса электронного блока с батареей, не более, кг

0,2

Требования к объекту контроля:



Для ультразвукового датчика

Шероховатость не более, Ra 2.5
Радиус кривизны не менее, мм 5
Масса, не менее, кг 0.1
Толщина не менее, мм 1

КОМПЛЕКТ ПОСТАВКИ:

  • электронный блок твердомера
  • ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей;
  • 2 аккумулятора с зарядным устройством
  • паспорт, руководство пользователя
  • сумка с плечевым ремнем
  • упаковочная тара

Дополнительные опции для заказа:

  • дополнительные датчики
  • аккумулятор;
  • зарядное устройство;
  • меры твердости;

Сделать заказ и запросить дополнительную информацию по NOVOTEST Т-У1 Вы можете здесь.
