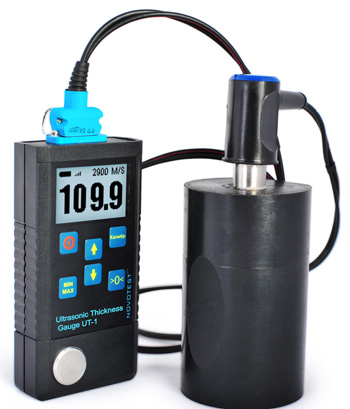

Ультразвуковой толщиномер NOVOTEST УТ-1

Регистрационный номер в Государственном реестре средств измерения РФ № 57856-14

Ультразвуковой толщиномер NOVOTEST УТ-1

Ультразвуковой толщиномер NOVOTEST УТ-1 используется для измерения толщины сталей и сплавов, спекла, пластика и других полимерных материалов, чугуна и других материалов с односторонним доступом к объекту контроля. Измерение толщины ультразвуковым методом производится с использованием контактной жидкости (циатим, масло, солидол, вода и др.) Ультразвуковые толщиномеры незаменимы, если необходимо измерить толщину изделия или конструкции при наличии доступа только с одной стороны. Типовые объекты контроля - емкости, трубы, сосуды, листовой металл, резервуары, строительные металлоконструкции, различные изделия сложной формы.

НАЗНАЧЕНИЕ:

Измерение толщины:

  • изделий из металла и конструкций, имеющих односторонний доступ
  • разнообразных конструкций: резервуаров, емкостей, труб, сосудов, а также конструкций, имеющих грубую корродированную поверхность
  • объектов, выполненных из полимерных материалов (полимерное литье, пластиковые трубы)
  • стеклянных изделий
  • чугунных изделий и конструкций, из нержавеющей стали и других материалов, имеющих крупнозернистую структуру

Скорость распространения ультразвука в разнообразных материалах.

ОСОБЕННОСТИ:

  • возможность контролировать толщину объекта с односторонним доступом
  • измерение даже грубых корродированных поверхностей
  • функция подключения разнообразных преобразователей, в зависимости от материала
  • функция автоматического определения типа подключенного преобразователя и возможность загрузки необходимых настроек из памяти прибора
  • возможность быстрой настройки ультразвукового толщиномера на объект, исходя из скорости ультразвука, либо из толщины
  • режим задержки в призме (компенсации нуля преобразователя)
  • наличие графического индикатора с подсветкой

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазон измеряемых толщин (в зависимости от типа датчика), мм

0,8 ... 300

Диапазон установки скорости ультразвука, м/с

1000-9999

Дискретность отсчета на цифровом индикаторе, мм 0,1
Время установления показаний, с, не более 2
Основная погрешность измерения, мм ±(0,001Т+0,1)
Габаритные размеры, мм  120х60х25
Рабочий диапазон температур, ° С от -5 до + 40
Питание 2 элемента питания типа ААА
Время непрерывной работы, ч, не менее 10
Масса электронного блока с батареей, не более, кг 0,2

Технические характеристики преобразователей:

 Стандартные датчики:

Тип дачика

Диапазон

П112-10-6/2

0,8 - 20 мм

П112-5-10/2 1,0 - 75 мм
П112-2,5-12/2 2,0 - 300 мм

Нестандартные датчики:

Тип дачика

Диапазон

П112-10-4х4 0,8 - 30 мм
П112-5-6/2 1,0 - 30 мм
П112-5-12/2 1,5 - 150 мм

КОМПЛЕКТ ПОСТАВКИ:

  • электронный блок толщиномера
  • 1 стандартный преобразователь (на выбор покупателя)
  • 2 аккумулятора с зарядным устройством
  • паспорт-руководство пользователя
  • упаковочная тара.

Дополнительные опции для заказа:

  • дополнительные преобразователи
  • дополнительные аккумуляторы
  • дополнительное зарядное устройство

РАБОТА С ПРИБОРОМ:


Применение ультразвукового толщиномера NOVOTEST УТ-1


Применение ультразвукового толщиномера NOVOTEST УТ-1

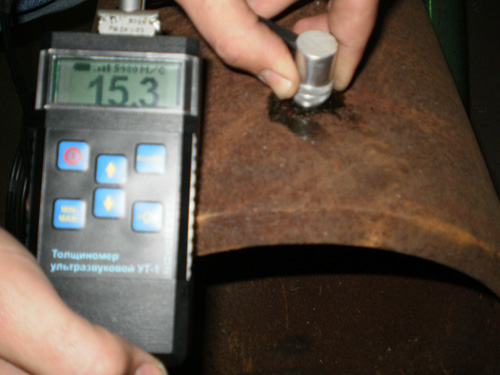

  Контроль толщины стенки трубы с грубой и корродированной поверхностью

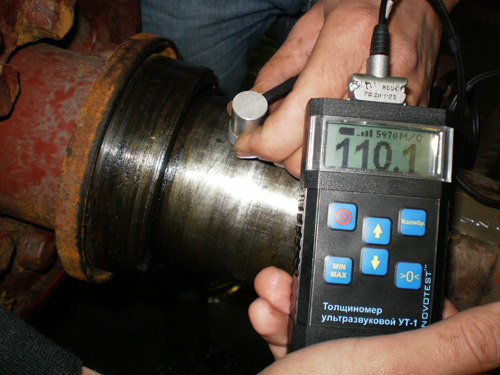

 Измерение толщины валов и циллиндрических изделий




Применение ультразвукового толщиномера NOVOTEST УТ-1


Применение ультразвукового толщиномера NOVOTEST УТ-1

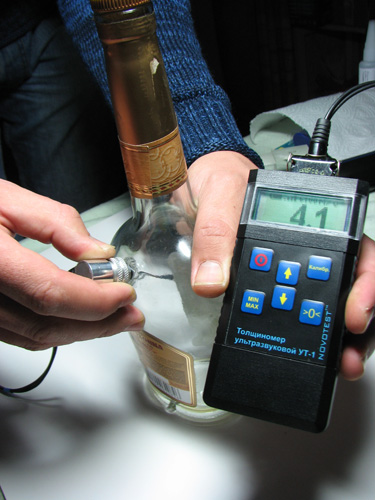

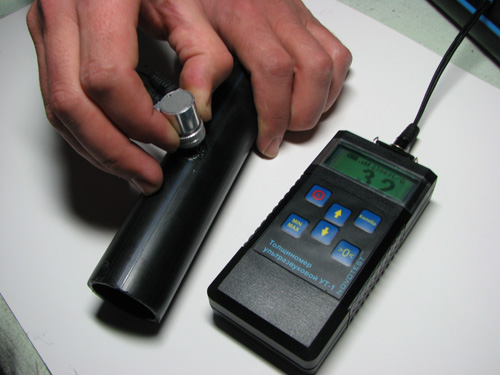

 Измерение толщины стекла и стекляных изделий    Измерение толщины пластиковых труб

Сделать заказ и запросить дополнительную информацию по NOVOTEST УТ-1 Вы можете здесь.
