Датчик измерения постоянного и переменного тока ДТХ-5-30
Датчик (измерительный преобразователь) предназначен для измерения постоянного, переменного и импульсного токов с гальванической развязкой силовой цепи и цепей контроля. Датчик может быть использован в различных цепях телеметрии.

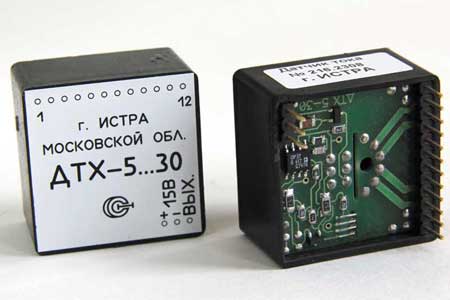

Датчик состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи.
Основные технические характеристики:| Характеристика | ДТХ-5-30 |
| Диапазон измеряемых токов, А | 0...30 |
| Номинальный выходной ток, А | 0,03 |
| АЧХ ДТХ на уровне +/-3дБ, не хуже, Гц | 0-25000 |
| Основная приведенная погрешность, не более, % | 2 |
| Нелинейность выходной характеристики, не более, % | 0,1 |
| Выходной сигнал при нулевом измеряемом токе, мА | 0,2 |
| Напряжение питания, В | ±15 (±5 %) |
| Ток потребления в режиме холостого хода, мА | 12 |
| Диапазон рабочих температур,°С | -20...+70 |
| Габаритные размеры, мм | 33х33х22 |
