Датчики измерения больших токов ДБТ
Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва силовой цепи по измерению магнитной индукции, создаваемой протекающим током.

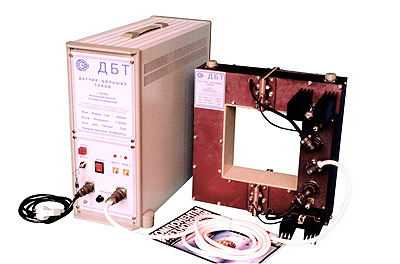

Датчики ДБТ изготавливаются трех модификаций: на 10 кА (ДБТ-10), на 20 кА (ДБТ-20) и на 25 кА (ДБТ-25). Состоят из измерительного блока (концентрирующий магнитопровод с зазорами для датчиков Холла, компенсационная обмотка и электронная схема) и блока питания от сети 220 В.
Основные технические характеристики:| Характеристика | ДБТ-10 | ДБТ-20 | ДБТ-25 |
| Диапазон измеряемых токов, А | 0...10000 | 0...20000 | 0...25000 |
| Коэффициент передачи | 1:4000 | ||
| Основная приведенная погрешность, не более, % | 0,5 | ||
| Масса измерительного блока, кг | 50 | ||
| Масса блока питания, кг | 50 | ||
| Диапазон рабочих температур,°С | -50...+50 | ||
| Напряжение питания, В | 220 (50 Гц) | ||
| Диаметр отверстия под токовую шину, мм | прямоугольное отв. | ||
Сделать заказ и запросить дополнительную информацию по ДБТ Вы можете здесь.
