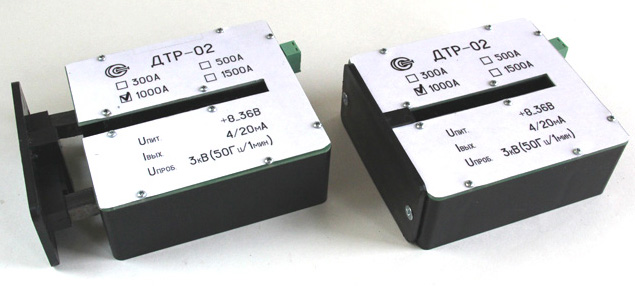

Разъемный датчик измерения переменного тока ДТР-02
Датчики (измерительные преобразователи) предназначены для бесконтактного измерения переменных токов без разрыва цепи
Разъемные датчики тока ДТР-02
предназначены для оперативного
включения в процесс производства
без его остановки. Монтируются
на токовую шину и позволяют
измерять переменный ток в
широких пределах от 300А до
1500А.
Датчик состоит из разъемного
корпуса, в котором закреплены 2
половинки магнитопровода с
обмоткой и электронная схема
обработки сигнала.
| Характеристика | ДТР-02 |
| Диапазон измеряемых токов, А | 300; 500; 1000; 1500 |
| Полоса пропускания, Гц | 50 |
| Допустимая перегрузка по измеряемому току, разы | 1,5 |
| Выходной сигнал датчика, мА | 4/20 |
| Основная погрешность измерения для частоты 50 Гц не более,% | 1,5 |
| Напряжение питания, В | +8,,,+36 |
| Ток потребления по цепи питания, не более, мА | 30 |
| Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ | 3 |
| Диаметр отверстия под токовую шину, мм | прямоугольное отв. 10х82 |
| Габаритные размеры, мм | 131х106х66 |
