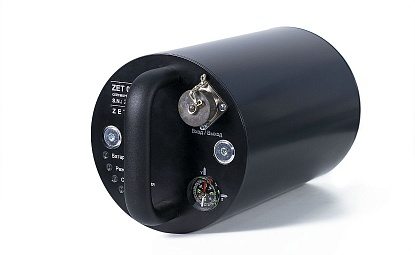

Сейсмостанция ZET 048-C VER. 1 (Сейсмоприемник ВС 1313)
ОПИСАНИЕ:
-
4 измерительных канала;
-
частотный диапазон 1000 Гц при частоте дискретизации 2500 Гц;
-
динамический диапазон: 124 дБ (при 50 отсчетах в секунду) и 120 дБ (при 250 отсчетах в секунду);
-
контроль питания сейсмоприемников;
-
бездемонтажная калибровка датчиков.
-
Скважинное исполнение позволяет закапывать сейсмостанцию ZET 048-C в грунт и применять в неблагоприятных условиях
Сейсмостанция ZET 048-C представляет собой трехкомпонентный сейсмоприёмник и 24-разрядный измерительный модуль, которые обеспечивают высокую чувствительность регистрации сейсмосигналов по трем направлениям и их аналого-цифровое преобразование независимыми АЦП.
Программное обеспечение, поставляемое с сейсмостанцией ZET 048-C, позволяет проводить полнофункциональный анализ сигналов с применением различных алгоритмов и визуализацией результатов в 2-х и 3-х мерном виде. Сейсмостанция ZET 048-C имеет встроенный аккумулятор и энергонезависимый накопитель, что позволяет проводить запись в автономном режиме для последующего анализа сигналов на ПК.
Скважинное исполнение сейсмостанции ZET 048-C позволяет использовать ее в неблагоприятных условиях.
*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.2, 0.5, 1.0, 2.0 В/(м·с-2), соответственно уровень собственных шумов 1·10-4, 4·10-5, 2·10-5, 1·10-5 м/с2 и максимальное значение измеряемого ускорения 25, 10, 5 и 2.5 м/с2.
Сейсмостанция ZET 048-С является средством измерения на территории РФ № 48742-11 в реестре.
- Взрывозащищенный корпус, малые габариты и вес;
- Встроенный генератор для поверки сейсмоприемника без демонтажа;
- Непрерывный контроль питания;
- Синхронизация тактовой частоты оцифровки сигналов по спутниковой системе Глонасс/GPS;
- Привязка к местности сейсморегистратора с помощью GPS устройств.
| Характеристика | Ед. изм | Значение | ||||
| Измеряемый параметр | виброускорение | |||||
| Чувствительность (коэффициент преобразования)* | В/(м·с-2) | 0,5 | ||||
| Предельное отклонение коэффициента преобразования от номинального значения | % | ±10 | ||||
| Частотный диапазон | Гц | 0,3 - 400 | ||||
| Расширенный частотный диапазон | Гц | 0,1 - 400 | ||||
| Неравномерность АЧХ | дБ | ±3 (<0,4 Гц) ±1 (0,4-300 Гц) ±3 (>300 Гц) |
||||
| Нелинейность амплитудной характеристики, не более | % | ±10 | ||||
| Основная относительная погрешность, не более | % | ±10 (<1,0 Гц) ±4 (1-100 Гц) ±10 (>300 Гц) |
||||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, не более | %/°С | ±0,1 | ||||
| Максимальное значение измеряемого ускорения, не менее | м/с2 | 20 | ||||
| Уровень СКЗ собственных шумов, не более | м/с2 | 4·10-6 | ||||
| Коэффициент преобразования в поперечном направлении, не более | % | 5 | ||||
| Собственная частота механического резонанса, не менее | Гц | 900 | ||||
| Встроенная система возбуждения чувствительного элемента с помощью актюатора | определяется при заказе | |||||
| Коэффициент нелинейных искажений, не более | % | ±0,5 (при выходном напряжении 1
В) ±1,0 (при максимальном значении измеряемого параметра) |
||||
| Коэффициент влияния магнитного поля 10 А/м, не более | м/с2 | 5·10-5 | ||||
| *По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.2, 0.5, 1.0, 2.0 В/(м·с-2), соответственно уровень собственных шумов 1·10-4, 4·10-5, 2·10-5, 1·10-5м/с2 и максимальное значение измеряемого ускорения 25, 10, 5 и 2.5 м/с2. | ||||||
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Количество измерительных каналов |
|
4 |
| Тип входных каналов |
|
дифференциальные |
| Частотный диапазон (полоса пропускания), при частоте дискретизации 2500 Гц |
Гц |
1000 |
| Частотный диапазон |
Гц |
1000 |
| Разрядность АЦП |
бита |
24 |
| Максимальный входной диапазон (Vin+ – Vin-) |
В |
-10...+10 |
| Максимальный входной диапазон инвертирующего/неинвертирующего входов |
В |
-5...+5 |
| Эквивалентный уровень собственных шумов (при частоте дискретизации 50 Гц), не более |
мкВ |
4 |
| Динамический диапазон |
Дб |
124 (при 50 отсчетах в секунду); 120 (при 250 отсчетах в секунду) |
| Входное сопротивление аналогового тракта |
кОм |
100 |
| Входная емкость аналогового тракта, не более |
pF |
10 |
| Потребляемая мощность |
Вт |
0,6 |
| Скорость обмена по шине HighSpeed USB 2.0 |
Мбит/с |
480 |
| Скорость обмена по шине Ethernet |
Мбит/с |
100 |
|
Параметры работы в автономном режиме |
|
|
| Объем встроенной энергонезависимой памяти (карта памяти SD) |
Гб |
до 32 |
| Частота дискретизации при записи на накопитель по каналу |
кГц |
2,5 |
| Время записи SD-карту объемом 32 Гб по 4 каналам при частоте дискретизации 500 Гц |
ч |
более 1000 |
| Скорость чтения с SD-карты (по USB) |
кБит/с |
до 800 |
|
Параметры синхронизации |
|
|
| Время выхода приемника GPS в режим |
мин |
от 2 до 15 |
| Индикация синхронизации по GPS |
|
есть |
| Точность работы тактового генератора |
ppm |
0,1 |
|
Параметры надежности |
|
|
| Назначенная наработка на отказ, не менее |
ч |
8 000 |
| Средний срок службы, не менее |
лет |
10 |
| Степень защиты от попадания пыли и влаги |
|
IP68 |
| Рабочий диапазон температур |
°C |
-10 .. +50 |
|
Массогабаритные показатели |
|
|
| Габариты |
мм |
260 х ∅160 |
| Масса |
кг |
6 |
- Кабель USB;
- Кабель Ethernet;
- GPS-антенна + соединительный кабель;
- CD-диск с программным обеспечением, руководством по эксплуатации, технической
документацией;
- Блок питания 220 В + 12 В;
- Ответная часть разъема 2РМ24КПН19Г1Б1;
- Паспорт изделия.
