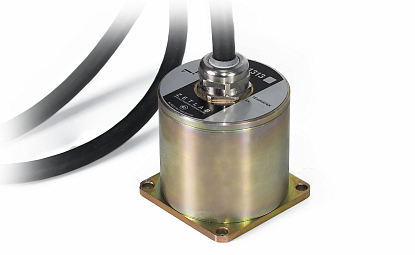

Сейсмоприемник BC 1313-V

BC 1313-V

ОПИСАНИЕ:
  • трехкомпонентный сейсмоприемник с выходом по скорости;

  • измеряемый параметр - виброскорость;

  • частотный диапазон 1...100 Гц;

  • встроенная система электрической калибровки и контроля питания.

Сейсмоприемники пьезоэлектрические ВС 1313-V предназначены для преобразования параметров вибраций в пропорциональный электрический сигнал. Измерения проводятся одновременно по трем взаимноперпендикулярным осям X, Y и Z.

Сейсмоприемники ВС1313-V являются сейсмическими велосиметрами, измеряемый параметр - виброскорость.

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.02, 0.05, 0.1, 0.2 и 0.5 В/(мм/с), соответственно уровень собственных шумов 2.5*10-2, 1*10-2, 5*10-3, 2.5*10-3 и 1*10-3 мм/с и максимальное значение измеряемого ускорения 2.5; 1; 0.5; 0.25 и 0.1 мм/с.

ЭЛЕКТРИЧЕСКАЯ СХЕМА СЕЙСМОПРИЕМНИКА ВС 1313-V

Электрическая схема сейсмоприемника ВС 1313-V

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
  • Измерений параметров вибрации низкого уровня и частоты;
  • Системы мониторинга и контроля утечек;
  • Мониторинг конструкций и зданий;
  • Системы контроля сейсмических воздействий.
Параметр Ед. измерения Значение
Измеряемый параметр

виброскорость

Чувствительность

0,05 В/(мм/с)*

Частотный диапазон

Гц

1 - 100

Количество измерительных осей

3

Максимальное значение измеряемого ускорения

мм/с

1000

Предельное отклонение коэффициента преобразования от номинального значения

%

±10

Неравномерность АЧХ

дБ

±1

Нелинейность амплитудной характеристики, не более

%

±10

Дополнительная погрешность, вызванная изменением температуры окружающей среды, не более

%/°С

±0,1

Уровень СКЗ собственных шумов, не более

мм/с

0,05

Основная относительная погрешность, не более

%

±10

Собственная частота механического резонанса, не менее

Гц

900

Встроенная система возбуждения чувствительного элемента с помощью актюатора

определяется при заказе

Коэффициент нелинейных искажений, не более

%

±0,5 (при выходном напряжении 1 В); ±1,0 (при максимальном значении измеряемого параметра)

Коэффициент влияния магнитного поля 10 А/м, не более

мм/с

1,25·10встроенная система электрической калибровки и контроля питания.

Коэффициент преобразования в поперечном направлении, не более

%

5

Уровень постоянной составляющей выходного напряжения, не более

мВ

±200

Сопротивление со стороны калибровочного входа, не менее

Ом

600

Электрическое сопротивление изоляции, не менее

МОм

20

Напряжение питания (биполярное)

В

±(10-15)

Кабель

встроенный, без разъёма

Длина кабеля (определяется при заказе)
— стандартная

м

2

— максимальная (кабель витая пара)

м

600

Условия эксплуатации
— относительная влажность воздуха (при 25 °С)

%

20...90

— атмосферное давление

кПа

84...106,7

Температурный диапазон

°С

-40 ... +70

Масса

кг

1,2

Габаритные размеры (без кабеля), не более

мм

Ø80х76

Назначенная наработка на отказ, не менее

часов

10 000

Средний срок службы, не менее

лет

10

Степень защиты от попадания пыли и влаги

IP68

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.02, 0.05, 0.1, 0.2 и 0.5 В/(мм/с), соответственно уровень собственных шумов 2.5*10-2, 1*10-2, 5*10-3, 2.5*10-3 и 1*10-3 мм/с и максимальное значение измеряемого ускорения 2.5; 1; 0.5; 0.25 и 0.1 мм/с.

В стандартном исполнении сейсмоприёмники поставляются с кабелем с разделанным концом.

Цвет жил кабеля Маркировка Назначение
Витая пара Зеленый +X Дифференциальный выход «+» канала X
Белый -X Дифференциальный выход «-» канала X
Витая пара Голубой +Y Дифференциальный выход «+» канала Y
Белый -Y Дифференциальный выход «-» канала Y
Витая пара Бледнокоричневый +Z Дифференциальный выход «+» канала Z
Белый -Z Дифференциальный выход «-» канала Z
Витая пара Розовый +12 Вход питания +
Белый -12 Вход питания -
Витая пара Бледножелтый TPOW Выход контроля питания
Белый ACT Вход актюатора
Витая пара Розовый GND Общий
Голубой
  Желтый SHLD Экран кабеля



При синфазном включении объединить дифференциальные выходы «-» каналов с GND (Общий).

При приобретении сейсмодатчиков для подключения к регистратору ZET 048-E (необходимо указать в комментарии к заказу) датчики поставляются с разъемом 2РМ24КПН19Ш1В1 для подключения в соответствии со схемой соединений, представленной на рисунке.

Подключение сейсмодатчика к сейсмостанции

Разъём сейсмодатчика


Разъём сейсмодатчика 2РМ24КПН19Ш1В1

Разъём сейсмостанции


Разъём сейсмостанции 2РМГ24Б19Г1В1

Программное обеспечение сейсмостанции позволяет получать вторичные параметры вибрации (ускорение и перемещение) по сигналу с сейсмоприемника ВС 1313-V, а также проводить спектральный анализ сигналов, детектирование событий методом STA/LTA.

ВНЕШНИЙ ВИД И ГАБАРИТЫ СЕЙСМОПРИЕМНИКА ВС 1313-V

КОМПЛЕКТНОСТЬ СЕЙСМОПРИЕМНИКОВ ВС 1313-V

Груз - основание массой 2,5 кг

1 шт.

Ножки для крепления в грунт (высокие)

3 шт.

Ножки для крепления на податливую поверхность(средние)

3 шт.

Ножки для установки на жесткую поверхность (низкие)

3 шт.

Винты для крепления датчиков (M6*16)

4 шт.


Сделать заказ и запросить дополнительную информацию по BC 1313-V Вы можете здесь.
