Датчик тока ДТТ-02
-
датчик измерения переменных токов;
-
диаметр отверстия под токовую шину: 12 мм;
-
гальваническая развязка.

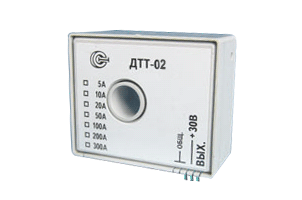

Датчики (преобразователи измерительные) ДТТ-02 предназначены для преобразования переменного тока в постоянное напряжение
Датчики ДТТ-02 предназначены для измерения только переменного тока. Небольшие габариты, невысокая цена и широкий спектр значений измеряемого тока - от 5 до 300 Ампер - позволяют найти для него широкое применение. Датчик ДТТ-02 преобразует измеряемый переменный ток в постоянное напряжение.
- гальваническая развязка;
- минимальные габариты и масса;
- возможность монтажа на печатную плату;
- минимальное электропотребление;
- широкий диапазон питающего напряжения;
- работа с однополярным питанием.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...5 |
| Диапазон измеряемых токов |
А |
0...10 |
| Диапазон измеряемых токов |
А |
0...20 |
| Диапазон измеряемых токов |
А |
0...50 |
| Диапазон измеряемых токов |
А |
0...100 |
| Диапазон измеряемых токов |
А |
0...200 |
| Диапазон измеряемых токов |
А |
0...300 |
| Допустимая перегрузка по измеряемому току, разы |
1,5 |
|
| Диапазон рабочих температур |
°С |
- 10(-40) … 80 |
| Основная приведенная погрешность, не более |
% |
0,5 |
| Нелинейность выходной характеристики, не более |
% |
0,2 |
| Полоса пропускания |
Гц |
20-5000 |
| Номинальный выходной сигнал |
В(мА) |
+2 |
| Ток потребления |
мА |
5 |
| Источник питания |
В |
+15 … + 30 |
| Диаметр отверстия под токовую шину |
мм |
12 |
| Габаритные размеры |
мм |
58х48х30 |
| Масса |
г |
100 |

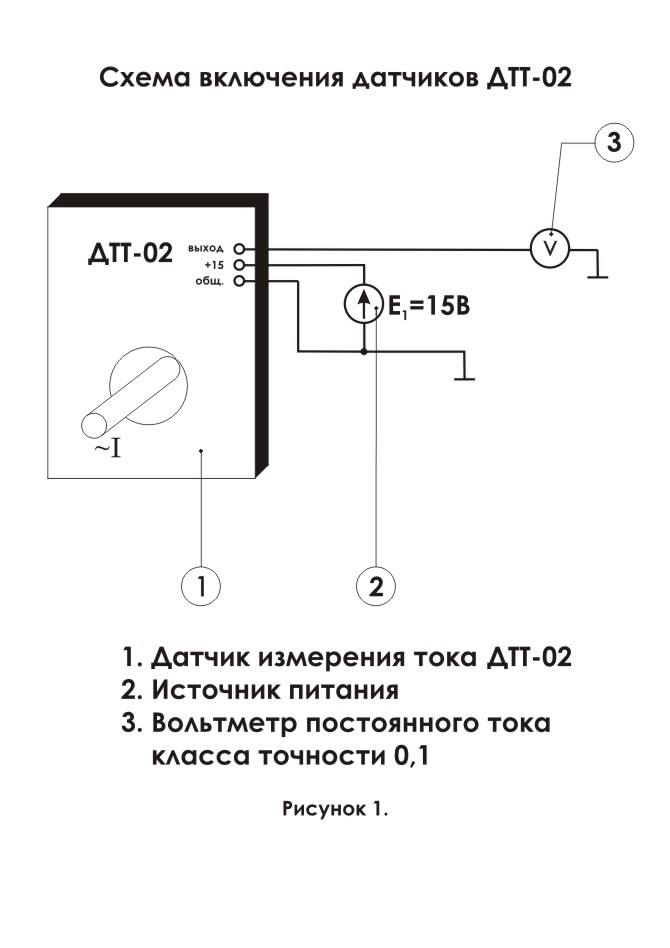

Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-V) или CAN 2.0 (модуль ZET 7180-V). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
