Датчик тока ДТР-01
-
разъемный датчик тока;
-
диаметр отверстия под токовую шину: прямоугольное 20Х20 мм;
-
гальваническая развязка.

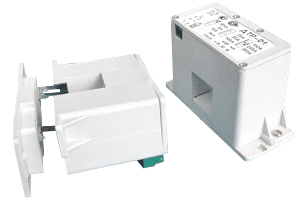

Разъемные датчики тока ДТР-01 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 5А до 300А.
Датчик состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.
Датчик может крепиться на DIN-рейку при помощи промежуточной планки.
- гальваническая развязка;
- минимальные электропотребление и масса;
- возможность монтажа на токовую шину без остановки производства;
- магнитопровод ненасыщен;
- возможность крепления на DIN-рейку.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Диапазон измеряемых токов |
А |
0...5 |
| Диапазон измеряемых токов |
А |
0...10 |
| Диапазон измеряемых токов |
А |
0...20 |
| Диапазон измеряемых токов |
А |
0...50 |
| Диапазон измеряемых токов |
А |
0...100 |
| Диапазон измеряемых токов |
А |
0...150 |
| Диапазон измеряемых токов |
А |
0...200 |
| Диапазон измеряемых токов |
А |
0...300 |
| Допустимая перегрузка по измеряемому току, разы |
А |
1,5 |
| Выходной сигнал при номинальном измеряемом токе |
мА |
4/20 |
| Нелинейность выходной характеристики, не более |
% |
0,1 |
| Основная приведенная погрешность, не более |
% |
1,5 |
| Диапазон рабочих температур |
°С |
-20 … +80 |
| Коэффициент передачи |
1:4000 |
|
| Полоса пропускания |
Гц |
50 |
| Источник питания |
В |
+8 … + 30 |
| Диаметр отверстия под токовую шину |
мм |
прямоуг. отв. 20х20 |
| Габаритные размеры |
мм |
85х55х35 |
| Масса |
г |
130 |

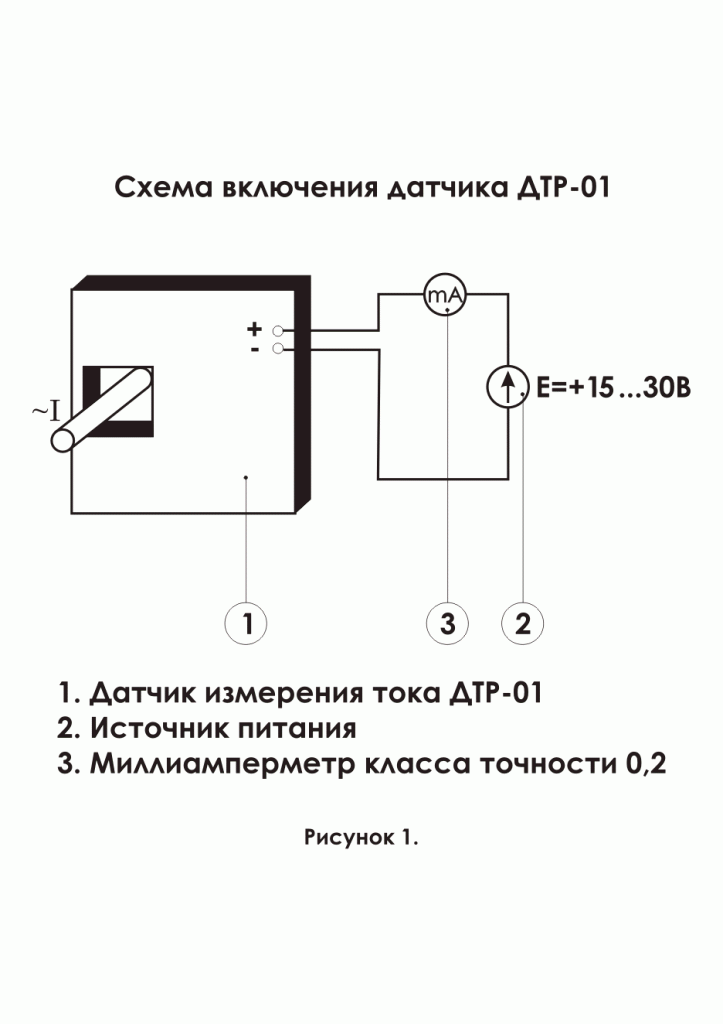

Измерительная схема выглядит следующим образом:
Датчик тока подключается к измерительному модулю, который обрабатывает сигнал и передаёт данные в цифровом виде по интерфейсу RS-485 (модуль ZET 7080-I) или CAN 2.0 (модуль ZET 7180-I). Измерительный модуль подключается к компьютеру через преобразователь интерфейсов RS-485 ↔ USB (ZET 7070) или CAN 2.0 ↔ USB (ZET 7174)
Сделать заказ и запросить дополнительную информацию по ДТР-01 Вы можете здесь.
