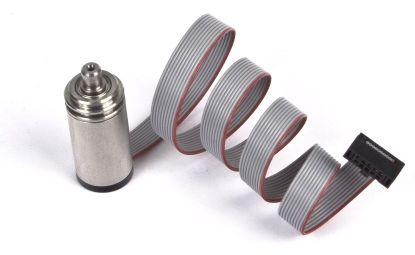

Датчик угла ЛИР-112
-
фотоэлектрический датчик угловых перемещений;
-
миниатюрный - диаметр корпуса 12 мм;
-
разрешающая способность до 32000 дискрет на оборот;
-
цельный вал
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Разрешающая способность преобразователя |
дискрет/оборот |
до 32000 |
| Диаметр корпуса |
мм |
12 |
| Особенность конструкции |
Цельный вал |
|
| Напряжение питания |
В |
+5 |
| Ток потребления, не более |
мА |
100 |
| Выходной сигнал |
ПИ (TTL) |
|
| Количество штрихов на измерительном лимбе |
100; 200; 320; 360; 500 |
|
| Коэффициенты интерполяции |
1; 2; 3 ; 4; 5; 8; 10; 12; 16 |
|
| Интервал рабочих температур |
°С |
от 0 до +70 |
| Класс точности |
8 класс ±150" |
|
| Степень защиты от внешних воздействий |
IP50 |
|
| Масса (без кабеля) |
кг |
0,012 |
| Максимальная скорость вращения вала |
об./мин. |
6000 |
| Вибрационное ускорение в диапазоне частот 55...2000 Гц |
м/с2 |
≤100 |
| Момент трогания ротора |
Нхм |
≤2х10-4 |
| Допустимая осевая нагрузка на вал |
Н |
≤3 |
| Допустимая радиальная нагрузка на вал |
Н |
≤3 |
| Ударное ускорение |
м/с2 |
≤300 |
| Момент инерции ротора |
кгхм2 |
1,1х10-8 |

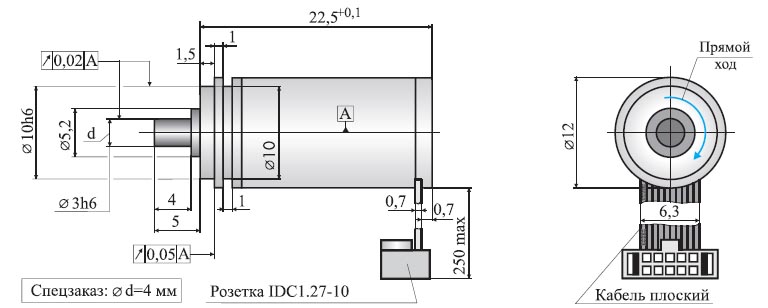

Инкрементный датчик угловых перемещений ЛИР-112А, исполнение 3
Сделать заказ и запросить дополнительную информацию по ЛИР-112 Вы можете здесь.
