Датчик угла ЛИР-МИ208
-
инкрементный датчик угловых перемещений;
-
миниатюрный - диаметр корпуса 8 мм;
-
разрешающая способность до 4096 дискрет на оборот;
-
полый вал.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Разрешающая способность преобразователя |
дискрет/оборот |
до 4096 |
| Диаметр корпуса |
мм |
8 |
| Особенность конструкции |
полый вал |
|
| Напряжение питания |
В |
+5 |
| Ток потребления |
мА |
≤50 |
| Выходной сигнал |
ПИ (TTL) |
|
| Количество периодов выходного сигнала |
кг |
256; 1024 |
| Модификация преобразователя |
А; Б; Е; Ж |
|
| Интервал рабочих температур |
°С |
0...+70 |
| Класс точности |
10 класс ±1,0° |
|
| Степень защиты от внешних воздействий |
IP50 |
|
| Максимальная скорость вращения вала |
об./мин. |
6000 |
| Вибрационное ускорение в диапазоне частот 55...2000 Гц |
м/с2 |
≤100 |
| Момент трогания ротора |
Нхм |
≤2х10-4 |
| Допустимая осевая нагрузка на вал |
Н |
≤3 |
| Допустимая радиальная нагрузка на вал |
Н |
≤3 |
| Ударное ускорение |
м/с2 |
≤100 |

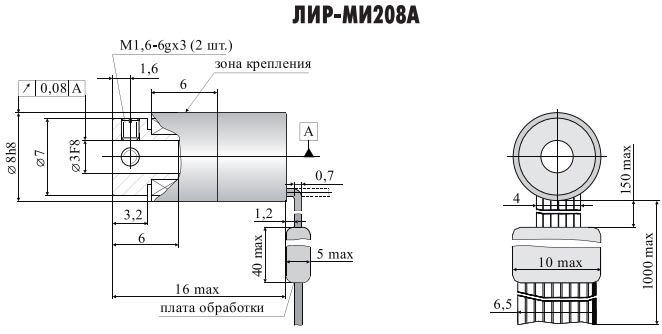

ЛИР-МИ208А, исполнение 3

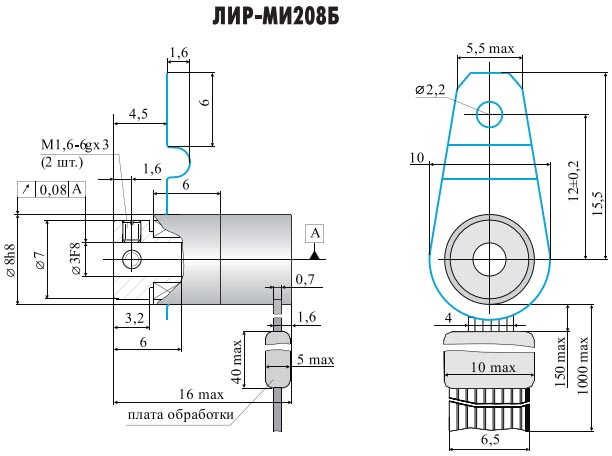

ЛИР-МИ208Б, исполнение 3

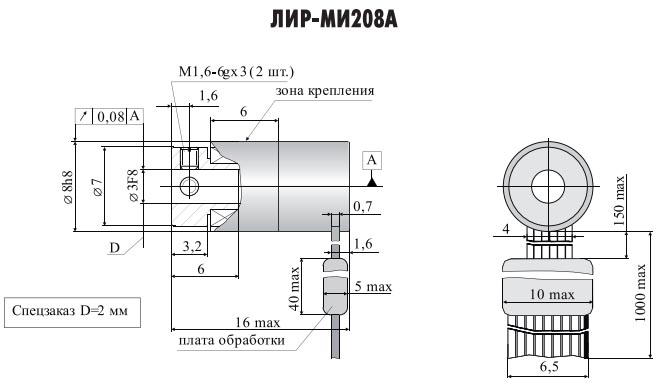

ЛИР-МИ208А, исполнение 4

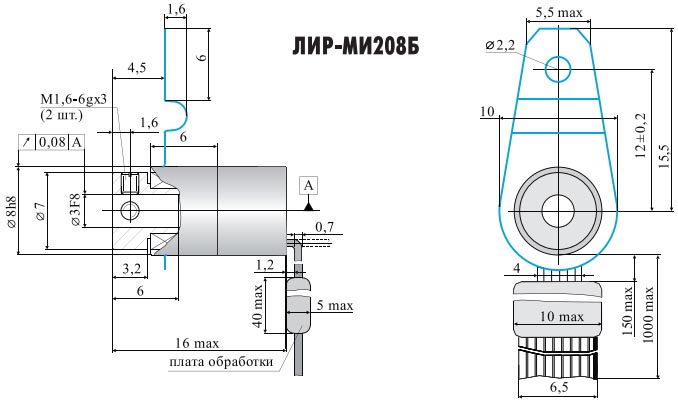

ЛИР-МИ208Б, исполнение 4

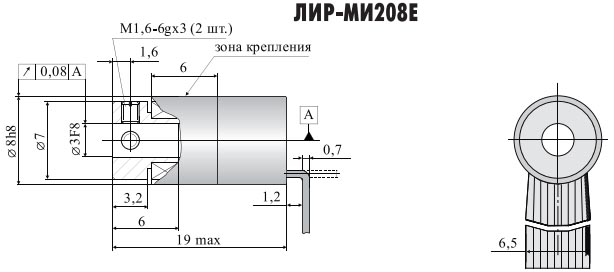

ЛИР-МИ208Е, исполнение 4

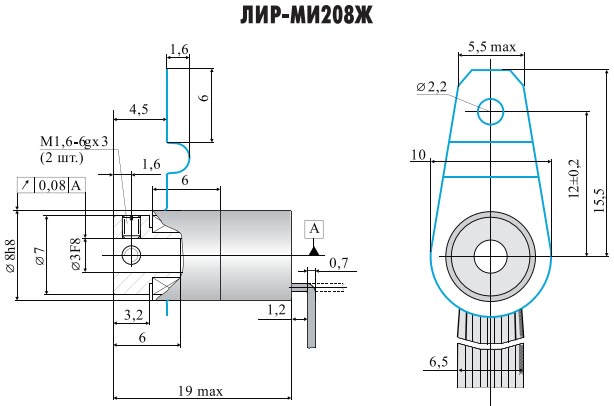

ЛИР-МИ208Ж, исполнение 4
Сделать заказ и запросить дополнительную информацию по ЛИР-МИ208 Вы можете здесь.
