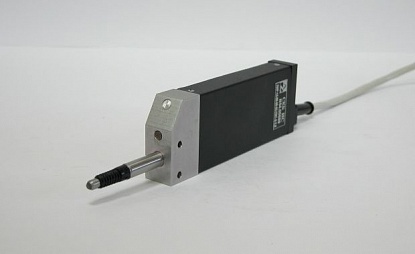

Датчик перемещений ЛИР-14
-
Преобразователь линейного перемещения со штоком.
-
Принцип действия - фотоэлектрический.
-
Дискретность от 0,1 до 10 мкм.
-
Класс точности 2; 3.
-
Применяется при контактном методе измерения.
-
№ 54714-13 в реестре СИ РФ.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Ход штока - L изм, мм |
мм |
10 |
| Напряжение питания |
В |
+5 |
| Выходной сигнал |
|
СТ (~11 мкА) |
| Период регулярного растра измерительной шкалы (только для выходных сигналов типов СТ, СН) |
мкм |
20 |
| Дискретность (только для выходных сигналов типа ПИ) |
мкм |
0,1 |
| Класс точности |
|
2 кл ∆д(мкм) = 1+2,5ЧLизм(м) |
| Интервал рабочих температур |
°С |
+5...+50 |
| Масса (без кабеля) |
кг |
0,2 |
| Максимально допустимая скорость измерительного перемещения |
м/мин |
60 |
| Максимальное ускорение измерительного перемещения |
м/с2 |
30 |
| Измерительное усилие, max |
Н |
1,2 |
| Допустимое радиальное усилие |
Н |
≤0,3 |
| Максимальное ударное ускорение при t=11 мс |
м/с2 |
150 |
| Степень защиты от внешних воздействий |
|
IP50; IP65 |
| Вибрационное ускорение в диапазоне частот (55...2000) Гц |
м/с2 |
≤50 |
Сделать заказ и запросить дополнительную информацию по ЛИР-14 Вы можете здесь.
