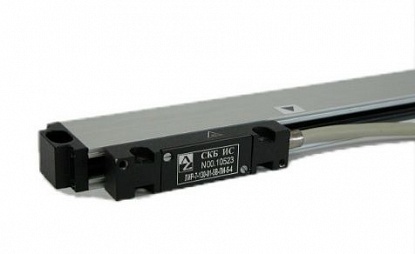

Датчики перемещений ЛИР ДК-7,8,9,10

ОПИСАНИЕ:

Квазиабсолютные линейные датчики положения.
Принцип действия - фотоэлектрический.
Диапазон перемещений до 1020 мм.

Квазиабсолютные датчики позволяют определить координату положения считывающей головки относительно корпуса датчика после включения питания и перемещения одного из узлов на 0,48 мм. Перемещение необходимо для считывания кода положения. Специальный однодорожечный код позволяет определить координату положения головки в диапазоне перемещения до 1020 мм.

Параметр	Ед. измерения	Значение

Длина перемещения	мм	70; 120; 170; 220; 270; 370; 420; 470; 520; 570; 620; 720; 820; 920; 1020
Напряжение питания	В	+5
Выходной сигнал		RS-422
Выходной код		двоичный код
Класс точности		3 кл ∆д(мкм) = 2+4,5ЧLизм(м) 4 кл ∆д(мкм) = 5+8ЧLизм(м)
Дискретность (только для выходных сигналов типа ПИ)	мкм	1
Способ выдачи данных		SSI последовательный
Начальное перемещение для выдачи кода положения	мкм	0,48
Вариант исполнения		1 - Начало отсчета слева, кабель вправо 2 - Начало отсчета слева, кабель влево 3 - Начало отсчета справа, кабель вправо 4 - Начало отсчета справа, кабель влево
Дискретность		1
Максимально допустимая скорость измерительного перемещения	м/мин	60
Максимальное ускорение измерительного перемещения	м/с²	30
Максимальное ударное ускорение при t=11 мс	м/с²	≤150
Степень защиты от внешних воздействий		IP53
Вибрационное ускорение в диапазоне частот (55...2000) Гц	м/с²	≤50
Интервал рабочих температур	°С	+5...+50

Сделать заказ и запросить дополнительную информацию по ЛИР ДК-7,8,9,10 Вы можете здесь.
