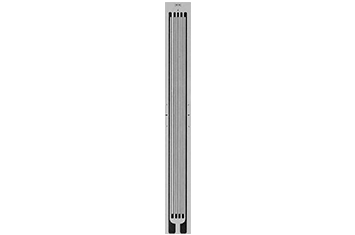

Тензорезисторы 50.80BW

50.80BW

ОПИСАНИЕ:
  • Тензорезистор для использования на бетоне и для интеграции в краску на крупных образцах для исследований.

Тензорезисторы подключаются по мостовой, полумостовой или четверть мостовой схеме в зависимости от задачи: измерение силы, относительного перемещения, растяжения, сжатия, крутящего момента, давления и т.д. В разделе Формирование тензометрических мостовых схем рассмотрены схемы подключения с возможностью исключения различных факторов, влияющих на измерения, например, влияние температуры.

Мостовые схемы подключаются к тензометрической станции ZET017-T8, питание схемы осуществляется от встроенного генератора тензостанции, измерения проводятся с помощью поставляемого с тензостанцией ПО ZETLAB TENZO, которое позволяет не только получать значения величины воздействия на объект измерений, но и строить параметрические зависимости измеряемых величин, проводить мониторинг параметров процессов, осуществлять автоматическое управление и регулирование и т.д.

Тензорезисторы, подключенные к измерительным модулям ZET 7010 Tensometer-485 (статические измерения), ZET 7110 Tensometer-CAN(статические измерения) и ZET 7111 Tensometer-CAN(динамические измерения) образуют интеллектуальные тензодатчики. Интеллектуальные тензодатчики (тензорезистор) передают с выхода непосредственно значение измеряемой величины, что избавляет пользователя от необходимости настройки измерительного канала и обработки данных. Питание тензометрической схемы осуществляется от измерительного модуля.

Параметр Ед. измерения Значение
Тип

EA, EP

Сопротивление

Ом

120±0,2%

Опции

W, E, L, LE

Длина решетки

мм

50,80

Диапазон упругой деформации относительно длины решетки

%

±3, ±10

Общая длина

мм

57,15

Ширина решетки

мм

4,78

Общая ширина

мм

4,78

Длина подложки

мм

62,5

Ширина подложки

мм

8,1

Диапазон температур

°C

-75 ... +175(205)

ОСОБЕННОСТИ

Тензорезистор

Обозначение

Сопротивление, Ом

Опции

50.80BW

МТ-EA-XX-50.80BW-120

120±0,2%

W, E, L, LE

МТ-EP-XX-50.80BW-120

120±0,2%


Вместо обозначения ХХ вставить код температурной самотермокомпенсации S-T-C: 00, 03, 05, 06, 09, 13, 15, 18, 30, 50.

ТИПЫ ТЕНЗОРЕЗИСТОРОВ EA И EP

Тип

Описание

Диапазон упругой деформации относительно длины решетки, %

Диапазон температур, °С

ЕА

Фольговый константан в комбинации с прочной, пластичной, полиимидной подложкой

± 3

От минус 75 до 175

ЕР

Специальный отожженный константановый сплав с прочной, высокоэластичной полиимидной подложкой

± 10

От минус 75 до 205


Подробнее см таблицу основных характеристик типов тензорезисторов

ОПЦИИ
  • W: покрытые полиимидом с печатными площадками под пайку
  • E: покрытые полиимидом с непокрытыми печатными площадками под пайку
  • L: подсоединенными гибкими выводами
  • LE: покрытые полиимидом с подсоединенными гибкими выводами

Сделать заказ и запросить дополнительную информацию по 50.80BW Вы можете здесь.
