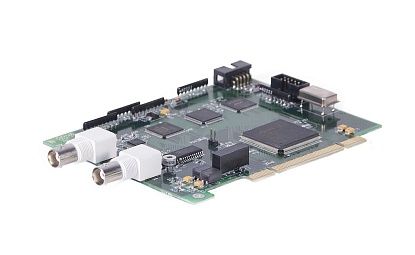

Модули АЦП ЦАП 14/2
-
Количество разрядов ЦАП - 16.
-
Аналоговый вход\выход: 1\1
-
Частота преобразования 4/10 МГц
-
Количество разрядов АЦП - 14
Плата АЦП ЦАП функционирует в режиме непрерывного ввода/вывода аналоговых и цифровых сигналов в память персонального компьютера с возможностью цифровой обработки сигналов в непрерывном режиме в частотном диапазоне до 2 МГц. Плата АЦП позволяет подключать и непрерывно обрабатывать разнородные источники сигналов с различными частотными диапазонами и проводить сравнительный анализ.
Плата АЦП позволяет подключать и непрерывно обрабатывать разнородные источники сигналов с различными частотными диапазонами и проводить сравнительный анализ.
| Параметр | Ед. измерения | Значение |
|---|---|---|
|
Аналоговый вход (АЦП) |
||
| Количество аналоговых входов |
1 |
|
| Частота преобразования |
мГц |
4 / 10 |
| Количество разрядов АЦП |
14 |
|
| Максимальное входное напряжение |
В |
± 2,5 |
| Динамический диапазон при частоте дикретизации 100 Гц |
дБ |
75 |
| Входное сопротивление |
МОм |
1 |
| Защита входов при включенном питании |
В |
± 20 |
| Защита входов при выключенном питании |
В |
± 10 |
| Входная емкость |
пФ |
20 |
|
Аналоговый выход (ЦАП) |
||
| Количество выходов |
1 |
|
| Частота преобразования |
МГц |
4 / 10 |
| Количество разрядов ЦАП |
16 |
|
|
Цифровой вход/выход |
||
| Цифровой вход |
бит |
4 |
| Цифровой выход |
бит |
4 |
| FIFO-буфер |
кслов |
8 |
| Тип логики цифрового входа/выхода |
TTL |
|
Сделать заказ и запросить дополнительную информацию по 14/2 Вы можете здесь.
