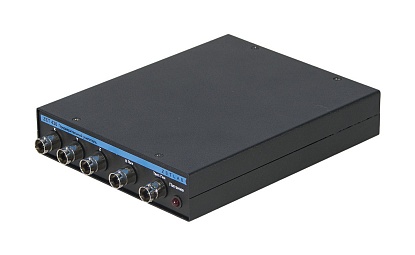

Согласующее устройство ZET 430
-
предназначен для подключения датчиков с дифференциальным выходом к измерительной аппаратуре с токовым входом
-
позволяет подключать гидрофоны ВС 313 и сейсмоприемники ВС 1313 к анализаторам спектра
|
Обозначение |
Тип |
Кол‑во |
Назначение |
|
Питание +12В |
miniXLR 92М-502(3Р) |
1 |
Вход питания с сетевого адаптера 220 В |
|
X, Y, Z, КП |
BNC |
4 |
Выход сигнала с датчика (на входной канал анализатора спектра ZET017): сигналы X, Y и Z и сигнал контроля питания |
|
Генератор |
BNC |
1 |
Вход калибровки датчика (с выходного сигнала анализатора спектра ZET017). Если вход не используется, закоротить заглушкой 50 Ом |
|
Датчик |
клеммы |
12 |
Вход для подключения датчика (гидрофона, сейсмоприёмника) |

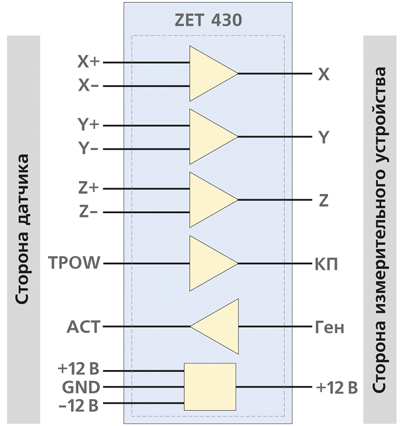

ZET 430 обеспечивает:
- согласование выходного сигнала датчика с входным каналом анализатора спектра,
- подачу сигнала генератора анализатора спектра на калибровочный вход датчика,
- питание датчика от встроенного блока питания ±12 В.
Питание ZET 430 осуществляется от сети 220 В, поставляется с сетевым адаптером 220 В → 12 В.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Питание |
В |
12 |
| Выходное напряжение |
В |
±12 |
| Максимальный выходной ток |
мА |
±100 |
| Коэффициент усиления |
1 |
|
| Количество входных каналов |
дифференциальный/синфазный |
3/1 |
| Количество выходных каналов |
синфазный |
1 |
| Диапазон входного напряжения по каналам |
В |
±10 |
| Диапазон выходного напряжения по каналам |
В |
±10 |
Сделать заказ и запросить дополнительную информацию по ZET 430 Вы можете здесь.
