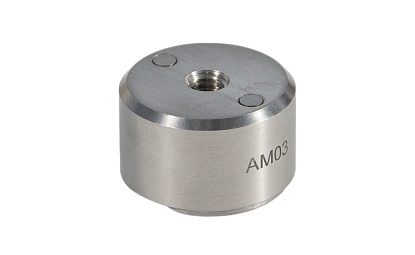

Крепежный магнит AM

AM

ОПИСАНИЕ:
  • предназначен для простой и надежной установки акселерометра на исследуемую поверхность

  • материал корпуса нержавеющая сталь, усилие отрыва 50 Н

МЕТОДИКА КРЕПЛЕНИЯ АКСЕЛЕРОМЕТРА ПРИ ПОМОЩИ МАГНИТА

1. Убедиться в том, что поверхность объекта ровная и чистая в месте крепления акселерометра. В противном случае необходимы соответствующая обработка и очистка этой поверхности. Основание акселерометра также должно быть чистым.

2. Закрепить используемый акселерометр сверху магнита и подтянуть резьбовое соединение гаечным ключом. Гаечный ключ необходимо использовать лишь по мере необходимости и с большой осторожностью. Для сохранения как можно большего значения частоты резонанса закрепленного акселерометра целесообразно смазать тонким слоем консистентной силиконовой смазки основание акселерометра и поверхность объекта в месте крепления магнита.

ПРЕИМУЩЕСТВА

1. Быстрое крепления акселерометра с возможностью перемещения с места на место.

2. Сохранение относительно большого значения частоты резонанса закрепленного акселерометра (в частности, при креплении на ровных поверхностях), несмотря на кажущуюся малую жесткость обеспечиваемой магнитом механической связи.

3. Сохранение широкого рабочего динамического диапазона акселерометра.

НЕДОСТАТКИ

1. Поверхность исследуемого или испытуемого объекта должна быть изготовлена из ферромагнитного материала. В противном случае нужно на поверхности объекта закрепить диск или платинку из ферромагнитного материала.

2. При повторном креплении при помощи магнита нельзя обеспечить абсолютно идентичное местоположение акселерометра.

3. Присущая крепежному магниту масса дополнительно нагружает исследуемый или испытуемый объект. Эта нагрузка может обусловливать затруднения при исследованиях механических колебаний легких конструкций, тонких плит, листов и др. Отметим, что собственная масса магнита составляет 9 граммов

ОБЛАСТЬ ПРИМЕНЕНИЯ

Обзорные исследования механических колебаний, в частности исследования, с целью определения мест крепления акселерометров, используемых в процессе контроля и мониторинга механических колебаний машинного и другого оборудования.

ПРИМЕЧАНИЯ

1. При применении магнита можно обеспечить надежную электрическую изоляцию между акселерометров и исследуемым или испытуемым объектом. С этой целью используется любая твердая изолирующая пластинка.

2. Магнит дает возможность крепления акселерометра на искривленных поверхностях, например, на трубках, трубах и пр. Однако рабочий частотный рабочий диапазон закрепленного акселерометра сужается по мере уменьшения радиуса закругления поверхности исследуемого объекта.

Материал корпуса — нержавеющая сталь.

Габариты АМ 01 Габариты АМ 03

Габариты АМ 01


Габариты АМ 03


Сделать заказ и запросить дополнительную информацию по AM Вы можете здесь.
