Магнитный кубик AM51

AM51

ОПИСАНИЕ:

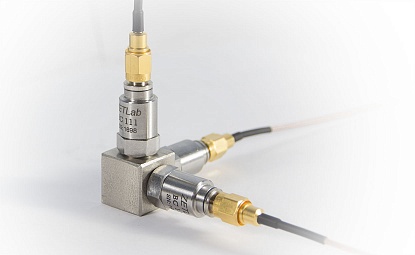

  • Магнитный кубик для акселерометров позволяет создать один трехкомпонентный датчик из трех однокомпонентных вибродатчиков

МЕТОДИКА КРЕПЛЕНИЯ АКСЕЛЕРОМЕТРА ПРИ ПОМОЩИ МАГНИТНОГО КУБИКА AM51

1. Убедиться в том, что поверхность объекта ровная и чистая в месте установки магнитного кубика. В противном случае необходимы соответствующая обработка и очистка этой поверхности. Основание магнитного кубика также должно быть чистым.

2. Закрепить используемые акселерометры на гранях магнитного с использованием шпилек М5х10 и подтянуть резьбовое соединение гаечным ключом. Гаечный ключ необходимо использовать с большой осторожностью не прикладывая больших усилий. Для сохранения как можно большего значения частоты резонанса место установки магнитного кубика целесообразно смазать тонким слоем консистентной силиконовой смазки.

ПРЕИМУЩЕСТВА

1. Быстрое крепление акселерометра с возможностью перемещения с места на место.

2. Сохранение относительно большого значения частоты резонанса закрепленного акселерометра (в частности, при креплении на ровных поверхностях), несмотря на кажущуюся малую жесткость обеспечиваемой магнитом механической связи.

3. Сохранение широкого рабочего динамического диапазона акселерометра.

НЕДОСТАТКИ

1. Поверхность исследуемого или испытуемого объекта должна быть изготовлена из ферромагнитного материала. В противном случае нужно на поверхности объекта закрепить диск или платинку из ферромагнитного материала.

2. При повторном креплении при помощи магнита нельзя обеспечить абсолютно идентичное местоположение акселерометра.

3. Присущая крепежному магниту масса дополнительно нагружает исследуемый или испытуемый объект. Эта нагрузка может обусловливать затруднения при исследованиях механических колебаний легких конструкций, тонких плит, листов и др. Отметим, что собственная масса кубика без шпилек 58 г., со шпильками 62 г.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Обзорные исследования механических колебаний, в частности исследования, с целью определения мест крепления акселерометров, используемых в процессе контроля и мониторинга механических колебаний машинного и другого оборудования.

ПРИМЕЧАНИЯ

1. При использовании магнитного кубика АМ51 с акселерометрами без гальванической развязки, следует обеспечить надежную электрическую изоляцию между магнитным кубиком и исследуемым объектом. Для этой цели используется любая тонкая твердая изолирующая прокладка, которую размещают между поверхностью объекта и магнитным кубиком в зоне его установки

2. Магнитный кубик АМ51 обеспечивает ориентацию однокомпонентных акселерометров по трем взаимоперпендикулярным осям. Однако рабочий частотный рабочий диапазон закрепленного акселерометра сужается по мере уменьшения радиуса закругления поверхности исследуемого объекта.

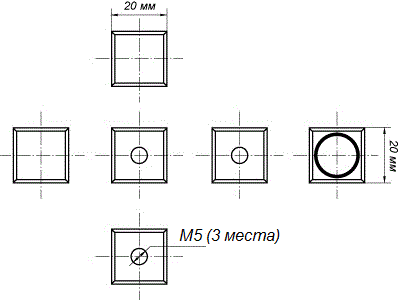

Габаритный чертеж магнитного кубика AM51

Габаритный чертеж магнитного кубика AM51


Сделать заказ и запросить дополнительную информацию по AM51 Вы можете здесь.
