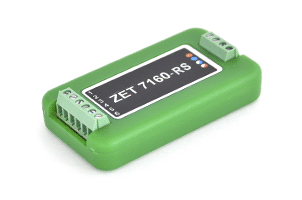

Модуль пид-управления шаговым двигателем ZET 7160-RS

ОПИСАНИЕ:

для управления шаговым двигателем
передача данных осуществляется по интерфейсу CAN 2.0

ZET 7160-RS PID-StepMotor-CAN — цифровой генератор осуществляющий ПИД-регулирование шаговым двигателем. Шаговые двигатели могут использоваться 4-х или 2-х фазные. Для организации обратной связи может использоваться цифровой энкодер ZET7160-E Encoder-CAN. Интерфейс подключения к системам измерения и управления — CAN 2.0. Подключение к системам ZETLAB и ZETVIEW осуществляется с помощью преобразователя интерфейсов. Управляющие модули также могут подключаться к любой системе по интерфейсу CAN.

Параметр	Ед. измерения	Значение

Количество каналов		4
Уровень сигнала	В	5
Частота переключений	кГц	200
Типы шаговых двигателей		4-х, 3-х или 2-х фазные
Ток управления	мА	50
Выходное питание	В	5
Интерфейс передачи данных		CAN 2.0
Питание устройства	В	от 7 до 24
Рабочий диапазон температур	°C	-40...+100
Габаритные размер	мм	65 х 34 х 14
Масса	г	35

СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

На рисунках ниже представлен внешний вид модуля ZET 7160-RS PID-StepMotor-CAN со стороны подключения к измерительной сети и схема подключения к измерительной сети.

ZET 7160-RS PID-StepMotor-CAN. Сторона подключения к измерительной сети.

ZET 7160-RS PID-StepMotor-CAN. Схема подключения к измерительной сети.

Сделать заказ и запросить дополнительную информацию по ZET 7160-RS Вы можете здесь.
