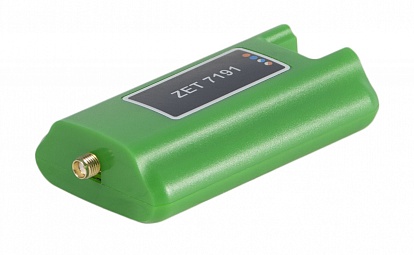

Высокочастотный генератор ZET 7191
-
генерация высокочастотных сигналов (синус, радиоимпульс)
-
имитация сигналов АЭ для настройки датчиков акустической эмиссии
-
воспроизведение сигналов с помощью излучающего гидрофона при калибровке гидрофонов
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Метрологические характеристики |
|
|
| Диапазон выходного сигнала |
B |
от -2 до +2 |
| Частота дискретизации |
кГц |
100, 500, 1000, 6000, 12000, 24000 |
| Технические характеристики |
|
|
| Количество каналов |
|
1 |
| Интерфейс передачи данных |
|
CAN 2.0 |
| Скорость обмена |
кбит/с |
100, 300, 1000 |
| Защита по интерфейсным входам: |
|
|
| Перенапряжения (ток 1 A) |
B |
19 |
| Импульсная (350 Вт, 8/20 мкс) |
B |
28 |
| Эксплуатационные характеристики |
|
|
| Питание устройства |
B |
от 9 до 24 |
| Потребляемый ток при напряжении 12 В |
мА |
до 110 |
| Защита от переполюсовки |
|
есть |
| Габаритные размеры |
мм |
84х45х14 |
| Масса |
г |
50 |
| Температурный диапазон эксплуатации |
°С |
от -40 до +100 |
Разъём со стороны генератора (выход): SMA. Разъём со стороны подключения к шине CAN:
| Номер контакта | Назначение | Маркировка |
| 1 | + (9…24) В | Оранжевый |
| 2 | CAN 2.0 линия «H» | Синий |
| 3 | CAN 2.0 линия «L» | Бело-синий |
| 4 | GND | Бело - оранжевый |
Сделать заказ и запросить дополнительную информацию по ZET 7191 Вы можете здесь.
