Преобразователь CAN ? GSM
-
для автономной записи сигналов и передача их на ПК по сети GSM
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Преобразование интерфейсов |
|
CAN в GSM |
| Стандарт передачи данных |
|
3G |
| Разъем SIM-карты |
|
Micro-SIM |
| Интерфейс передачи данных |
|
CAN 2.0 |
| Количество одновременно подключаемых цифровых датчиков |
|
32 |
| Суммарная частота потоковых данных по всем нодам |
сэмпл/с |
до 600 |
| Питание подключаемых цифровых датчиков |
|
внешнее |
| Питание устройства |
В |
от 9 до 24 |
| Потребляемая мощность |
Вт |
2 |
| Габаритные размеры |
мм |
84х45х14 |
| Рабочий диапазон температур |
°C |
-30...+55 |
| Запись данных на microSD карту в отсутствие подключения к ПК |
|
есть |
| Пропускная способность сохранения данных с каждого CAN-устройства |
кБайт/с |
до 10 |
| Скорость чтения данных с microSD карты на ПК |
кБайт/с |
не ниже 500 |
| Файловая система |
|
FAT32 |
| Поддерживаемые microSD |
|
SD и SDHC объемом до 32 Гб |
| Возможность кольцевой записи |
|
есть |
| Масса |
г |
35 |

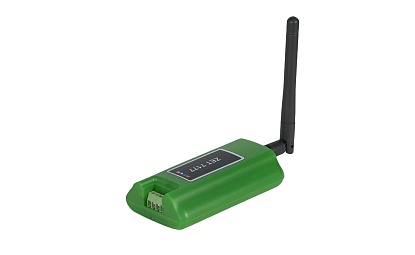

Преобразователь интерфейсов CAN–GSM ZET 7177 (далее модуль) подключается к измерительным датчикам по сети CAN.
Помимо измерительных датчиков, в сети CAN должен находиться так называемый мастер CAN (ZET 7174 или ZET 7176), который производит запуск шины.
В одной сети CAN может быть одновременно подключено несколько модулей ZET 7177. Это позволяет повысить надежность передачи данных в случаях проблем с качеством мобильной связи или с доступом к Интернет-серверу. Например, можно организовать несколько параллельных подключений к разным Интернет-серверам или с SIM-картами разных операторов.
ТРЕБУЕМЫЕ КОМПОНЕНТЫДля работы модуля требуется следующие компоненты:
- SIM-карта формата microSIM с оплаченным доступом в сеть Интернет;
- GSM-антенна с разъемом SMA;
- один или более Интернет-серверов с внешним IP-адресом.
| Номер контакта | Назначение | Маркировка |
| 1 | + (9…24) В | Оранжевый |
| 2 | CAN 2.0 линия «H» | Синий |
| 3 | CAN 2.0 линия «L» | Бело-синий |
| 4 | GND | Бело - оранжевый |
