Акселерометр ВС 201
-
измеритель линейных ускорений;
-
регистратор сверхнизкочастотных колебаний;
-
чувствительность 500 мВ/g.
Акселерометры ВС 201 являются ёмкостными акселерометрами и могут использоваться как датчики линейных ускорений и датчики положений, поскольку измеряют не только переменную, но и постоянную составляющую сигнала ускорения. При установке акселерометров на наклонную поверхность можно измерить центробежное ускорение.

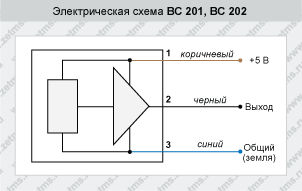

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА ВС 201
Акселерометры ВС 201 являются
средством измерения на территории РФ (№49619-12 в реестре).
Преимущества акселерометров ВС 201
- многофункциональность;
- простота калибровки.
Недостатки акселерометров ВС 201
- являясь ёмкостными датчиками, они имеют высокий уровень собственных шумов;
- динамический диапазон акселерометров ВС 201 составляет 40-60 дБ (в то время как средний динамический диапазон для пьезокерамических акселерометров - порядка 80-100 дБ).
Области применения:
- датчик крена-дифферента;
- измеритель линейных ускорений (например, при испытаниях транспортных средств);
- системы инерциальной навигации;
- регистратор сверхнизкочастотных колебаний.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Чувствительность |
|
500 мВ/g |
| Частотный диапазон |
Гц |
до 500 |
| Относительная поперечная чувствительность |
% |
? 5 |
| Амплитудный диапазон |
g |
± 2,3 |
| Собственные шумы, СКЗ |
g |
< 0,004 |
| Диапазон измеряемых значений виброускорения |
g |
от 0,01 до 1 |
| Трехпроводная схема подключения |
|
земля, выходной сигнал, питание |
| Напряжение питания |
В |
5 |
| Уровень постоянного напряжения на выходе (в горизонтальном положении при 0 g) |
В |
1,8 |
| Ток потребления |
мА |
5 |
| Выходное сопротивление |
Ом |
? 500 |
| Материал корпуса |
|
нержавеющая сталь |
| Поставляемые принадлежности |
|
шпилька |
| Крепеж |
|
на шпильке М5 |
| Кабель (встроенный) |
м |
2 |
| Масса |
г |
16 |
Акселерометры ВС 201 подключаются к модулю АЦП ЦАП ZET 220 напрямую, к ZET 210 через усилитель ZET 410 или ZET 412.
