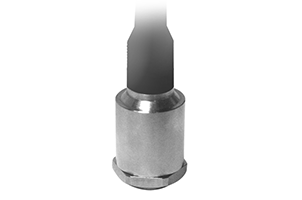

Акселерометр АV01
-
преобразователь виброскорости с зарядовым выходом
-
взрывозащитное исполнение;
-
чувствительность 4.1 мВ/мм/с.
Преобразователи виброскорости с выходом по напряжению AV01 предназначены для измерения виброскорости в составе стационарных вибродиагностических систем.
Встроенный электронный усилитель-преобразователь обеспечивает преобразование сигнала с пьезоэлектрического элемента в низкоомный сигнал напряжения, пропорциональный виброскорости.
ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АV01
ОСОБЕННОСТИ
Электрическая изоляция пьезоэлемента
и встроенного усилителя-преобразователя от корпуса исключает
влияние на результаты измерений заземляющих контурных токов;
Прочная конструкция, герметичный
корпус и неразъемный бронированный кабель;
Стабильность характеристик и
надёжность в процессе эксплуатации.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Чувствительность |
|
4,1 мВ/мм/с |
| Частотный диапазон |
Гц |
2 - 2000 |
| Собственная частота в закрепленном состоянии |
кГц |
> 25 |
| Относительная поперечная чувствительность |
% |
< 5 |
| Максимальный удар (пиковое значение) |
g |
± 500 |
| Уровень шума, СКЗ |
мм/с |
0,05 |
| Диапазон измеряемых скоростей |
мм/с |
0,1 - 1000 |
| Ток питания |
мА |
3,6 - 20 |
| Напряжение питания |
В |
18 - 30 |
| Максимальное выходное напряжение |
В |
± 5 |
| Уровень постоянного напряжения на выходе |
В |
9 - 13 |
| Температурный диапазон |
°С |
-40 ... +125 |
| Материал корпуса |
|
нержавеющая сталь |
| Кабель (встроенный) |
м |
2 |
| Защита кабеля |
|
металлорукав |
| Масса |
г |
70 - без кабеля |
Сделать заказ и запросить дополнительную информацию по АV01 Вы можете здесь.
