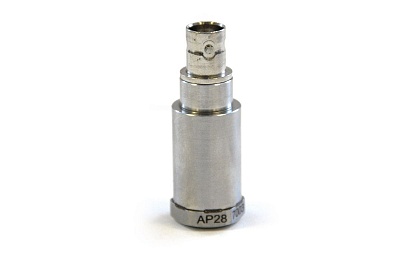

Акселерометр АР28
-
акселерометры общего назначения со встроенной электроникой;
-
чувствительность 10 - 100 мВ/g;
-
частотный диапазон: 0,5 - 10000 Гц.
Акселерометры АР28 предназначены для проведения испытаний на электродинамических вибростендах и ударных установках для измерения вибрационного и ударного ускорения в диагностических системах и при лабораторных исследованиях в условиях сильных электромагнитных полей.
ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АР28
Вибропреобразователи АР28 внесены в реестр средств измерений РФ под № 22569-07
- Акселерометры АР28 имеют 4 варианта исполнения: АР28-10, АР28-30, АР28-50, АР28-100;
- Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
- Низкая чувствительность к электромагнитным полям;
- Встроенный предусилитель стандарта ICP;
- Широкий диапазон питающего напряжения и тока;
- Низкий уровень собственного шума;
- Возможность непосредственного подключения к анализатору спектра ZET 017.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Чувствительность |
|
10, 30, 50, 100 мВ/g |
| Чувствительность зависит от варианта исполнения |
|
|
| Относительная поперечная чувствительность |
% |
< 5 |
| Частотный диапазон |
Гц |
0,5 - 10000 |
| Амплитудный диапазон |
g (в зависимости от варианта исполнения) |
± 50, ± 100, ± 160, ± 500 |
| Максимальный удар (пиковое значение) |
g |
± 1000 |
| Напряжение питания (в зависимости от варианта исполнения) |
В |
15 - 30 / 18 -30 |
| Уровень постоянного напряжения на выходе (в зависимости от варианта исполнения) |
В |
8 - 11 / 10 - 13 |
| Ток питания |
мА |
2 - 20 |
| Температурный диапазон |
°С |
-40 ... +125 |
| Материал |
|
нержавеющая сталь |
| Тип соединителя (определяется вариантом исполнения) |
|
BNC / 10-32UNF |
| Масса |
г (определяется вариантом исполнения) |
25 / 40 |
Встроенный предусилитель стандарта ICP позволяет напрямую подключать акселерометр АР28 к анализаторам спектра ZET 017.
Сделать заказ и запросить дополнительную информацию по АР28 Вы можете здесь.
