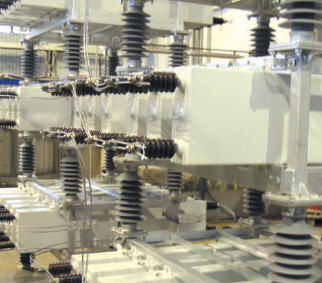

Батареи статических конденсаторов БСК и блоки конденсаторов типа БКЭ

Предназначены для комплектации шунтовых батарей напряжением 6; 10; 35; 110 и 220 кВ частоты 50 Гц.

Типономинал Напряжение, кВ Мощность, квар Емкость, мкФ Габаритные размеры (длина х ширина х высота), мм Масса, кг
БКЭ1 — 1,05 — 252 У1 1,05 252 728 900 х 580 х 575 150
БКЭ1 — 1,05 — 300 У1 300 866
БКЭ1 — 2,1 — 400 У1 2,1 400 289
БКЭ2 — 1,05 — 500 У1 1,05 500 1444 900 х 580 х 910 260
БКЭ2 — 1,05 — 600 У1 600 1732
БКЭ2 — 2,1 — 800 У1 2,1 800 578

В каждом блоке установлены 4 конденсатора. Блоки комплектуются конденсаторами КЭП 1-1,05-63-1У1, КЭП 1-1,05-75-1У1, КЭП 2-1, 05-125-1У1, КЭП 2-1,05-150-1У1, КЭП 1-2, 1-100-1У1 и КЭП 1-2,1-200-1У1.

Конденсаторы соответствуют требованиям ГОСТ 1282-88 и МЭК 60871-1, 2, имеют пленочный диэлектрик, пропитаны биоразлагаемой синтетической жидкостью, оснащены внутренними разрядными резисторами и внутренними плавкими предохранителями. Предохранители конденсаторов удовлетворяют требованиям МЭК 60871-4.

По требованию заказчика могут быть разработаны и изготовлены блоки конденсаторов для высоковольтных шунтовых батарей на другие напряжения и мощности как с вертикальным, так и с горизонтальным расположением конденсаторов в блоках.

Батареи статических конденсаторов БСК на напряжение 35; 110 и 220 кВ разрабатываются и изготавливаются по индивидуальному требованию заказчика.


Сделать заказ и запросить дополнительную информацию по БСК, БКЭ Вы можете здесь.
