Георадар ГРОТ 12Е
Общее описание
ГРОТ 12Е является высокочастотным вариантом георадара из серии ГРОТ 12, с частотным диапазоном от 50 до 1000 МГц. Георадар ГРОТ 12Е состоит из трёх блоков: передатчика, приёмника и комплекта антенн. Георадар управляется персональным компьютером (это может быть нетбук или планшетный компьютер) через Bluetooth или соединительный кабель. Обработка и интерпретация происходят в реальном времени, управляющая программа имеет удобный графический интерфейс. Непосредственная регистрация сигнала производится в цифровой линейной форме. В комплекте с ГРОТ 12Е предлагаются антенны различных диапазонов с центральной частотой от 750 МГц до 100 МГц и размерами от 0.2 до 1.5 метров. Применение антенн меньшей длины позволяет повысить разрешающую способность прибора. Например, георадар ГРОТ 12Е с антеннами 0.2 метра различает неоднородности размером около 3 сантиметров глубиной, погрешность измерения по трассе определяется шагом перемещения. Работа с георадаром производится одним оператором в ручном или автоматическом режиме, с регулируемым периодом пуска процесса регистрации. Высокая скорость проведения съемки и неограниченное время автономной работы.
Технические характеристики| Диапазон рабочих частот, МГц | 50-1000 |
|---|---|
| Энергетический потенциал, дБ | ≥160 |
| Импульсная мощность передатчика, МВт | ≥1 |
| Средняя излучаемая мощность, Вт | ≤0.1 |
| Диапазон регистрируемых временных задержек, нс | 20000 |
| Входное сопротивление, Ом | 100 |
| Длина импульса передатчика, нс | 1-5 |
| Чувствительность приёмника, мкВ | ≥50 |
| Диапазон рабочих температур, C | -20 +60 |
| Потребляемая мощность, Вт | ≤6 |
| Вес георадара с аккумуляторами, кг | ≤3,0 |
| Время обработки, сек. | <1 |
| Тип соединения с компьютером | RS485, USB, Ethernet; Bluetooth |

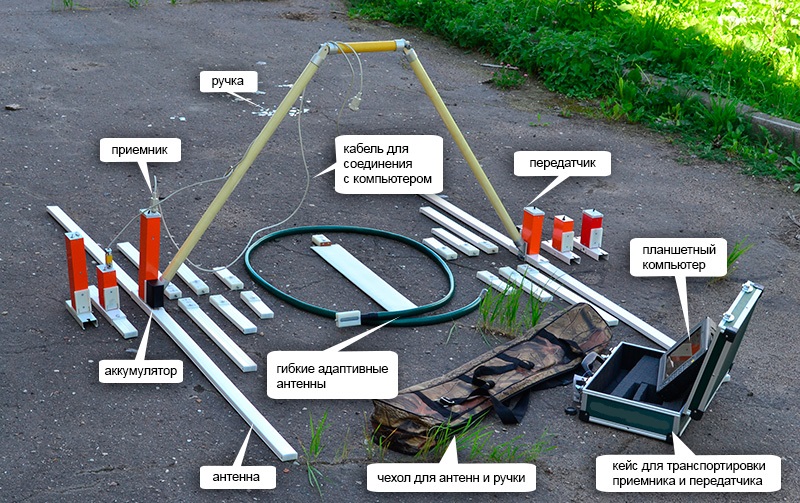

| Наименование продукции | Единиц |
|---|---|
| Приемник | 1 |
| Передатчик (высокочастотный, 1-5 нс) | 1 |
| Зарядное устройство | 1 |
| Кабель перекачки данных в компьютер | 1 |
| Руководство по эксплуатации | 1 |
| Комплект антенн | 1 |
| Программное обеспечение GROT 12 | 1 |
| Аккумуляторы | 2 |
| Рама | 1 |
| Кейс для хранения комплекта | 1 |
| Сумка матерчатая для хранения | 1 |
| Длина, м. | Разрешающая способность по глубине, м. | Макс. глубина зондирования, м. |
|---|---|---|
| Стандартный вариант | ||
| 0.2 | 0.02 – 0.04 | 3 |
| 0.3 | 0.03-0.06 | 5 |
| 0.5 | 0.03 - 0.1 | 7 |
| 1.0 | 0.1 - 0.5 | 12 |
| 1.5 | 0.1 - 0.7 | 15 |
| Экранированный вариант | ||
| 0.3 | 0.03 - 0.05 | 3 |
| 0.5 | 0.03 - 0.1 | 8 |
| 1.0 | 0.1 – 0.5 | 17 |
- Передатчик с мощностью более 1 МВт (напряжение 6-10 кВ).
- Программа Гипербола
- Программа трёхмерного сканирования GROT
Сделать заказ и запросить дополнительную информацию по ГРОТ 12Е Вы можете здесь.
