Георадар ГРОТ 12Н
Общее описание

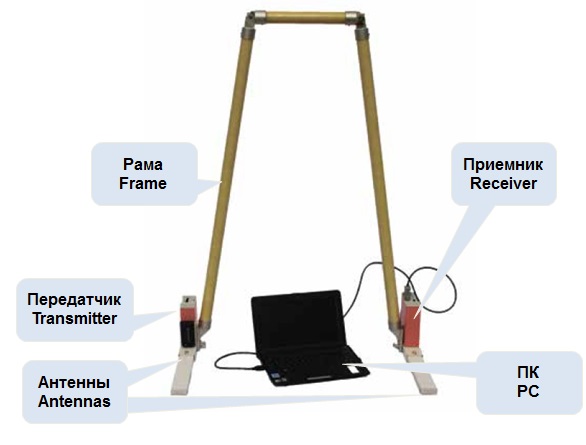

ГРОТ 12Н это первый универсальный георадар, совмещающий возможности низкочастотного и высокочастотного георадара. Частотный диапазон ГРОТ 12Н от 15 до 1000 МГц. Георадар ГРОТ 12Н обладает большим энергетическим потенциалом и показывает отличные результаты как на малых так и на больших глубинах зондирования. Георадар ГРОТ 12Н состоит из передатчика, приёмника и комплекта антенн. Георадар управляется персональным компьютером (это может быть ноутбук или планшетный компьютер) через Bluetooth или соединительный кабель. Обработка и интерпретация данных происходят в реальном времени, управляющая программа имеет удобный графический интерфейс. Регистрация сигнала производится непосредственно в цифровой линейной форме. В комплекте с ГРОТ 12Н предлагаются антенны различных диапазонов с центральной частотой от 750 до 15 МГц и размерами от 0.2 до 10 метров соответственно. Применение антенн меньшей длины позволяет повысить разрешающую способность прибора. Например, георадар ГРОТ 12Н с антеннами 0.2 метра различает неоднородности размером около 3 сантиметров, погрешность измерений по трассе определяется шагом перемещения. Глубина зондирования ГРОТ 12Н с антеннами длиной 10 метров достигает 100 метров в зависимости от характеристик грунта. Работа с георадаром проводится одним или двумя операторами в ручном или автоматическом режиме с регулируемым периодом пуска процесса регистрации. Георадар характеризуется высокой скоростью проведения съемки и неограниченным временем автономной работы.
Технические характеристики| Диапазон рабочих частот, МГц | 15-1000 |
|---|---|
| Энергетический потенциал, дБ | ≥190 |
| Импульсная мощность передатчика, МВт | ≥1 |
| Средняя излучаемая мощность, Вт | ≤0.1 |
| Диапазон регистрируемых временных задержек, нс | 20000 |
| Входное сопротивление, Ом | 100 |
| Длина импульса передатчика, нс | 1-20 |
| Чувствительность приёмника, мкВ | ≥50 |
| Диапазон рабочих температур, C | -20 +60 |
| Потребляемая мощность, Вт | ≤6 |
| Вес георадара с аккумуляторами, кг | ≤3,0 |
| Время обработки, сек. | <0.5 |
| Тип соединения с компьютером | RS485, USB, Ethernet; Bluetooth |
| Наименование продукции | Единиц |
|---|---|
| Приемник | 1 |
| Передатчик | 1 |
| Зарядное устройство | 1 |
| Кабель для соединения с ПК | 1 |
| Руководство по эксплуатации | 1 |
| Комплект антенн | 1 |
| Программное обеспечение GROT 12 | 1 |
| Аккумуляторы | 2 |
| Рама | 1 |
| Кейс | 1 |
| Матерчатая сумка | 1 |
| Длина, м. | Разрешающая способность по глубине, м. | Макс. глубина зондирования, м. |
|---|---|---|
| Стандартный вариант | ||
| 0.2 | 0.02 – 0.04 | 3 |
| 0.3 | 0.03-0.06 | 5 |
| 0.5 | 0.03 - 0.1 | 7 |
| 1.0 | 0.1 - 0.5 | 12 |
| 1.5 | 0.1 - 0.5 | 15 |
| 2.0 | 0.2 - 0.7 | 35 |
| Гибкий вариант | ||
| 2.0 | 0.2 - 0.7 | 35 |
| 4.0 | 0.5 - 1.5 | 40 |
| 6.0 | 0.5 - 2.0 | 50 |
| 10.0 | 1.0 - 3.0 | 100 |
| Экранированный вариант | ||
| 0.3 | 0.03 - 0.05 | 3 |
| 0.5 | 0.03 - 0.1 | 8 |
| 1.0 | 0.1 – 0.5 | 17 |
- Передатчик с мощностью более 1 МВт (напряжение 6-10 кВ) для глубин более 100 метров.
- Программа Гипербола
- Программа трёхмерного сканирования GROT
