Многофункциональный гибкий волоконно-оптический эндоскоп «Кобра»
Эндоскоп Кобра – автономный волоконно-оптический прибор дистанционного
визуального контроля с гибким зондом, светодиодным освещением, встроенной в
корпус эндоскопа аккумуляторной батареей и управлением изгиба конца зонда!
Предназначен для диагностики скрытых узлов сложных технических объектов, включая цилиндрические трубы, как с открытым, так и с узким торцевым отверстием, а также для оперативного осмотра сооружений, помещений, транспортных средств, содержимого закрытых емкостей, контейнеров и других предметов при отсутствии внешнего освещения и криволинейном доступе к зоне осмотра с целью контроля состояния деталей, механизмов и наличия инородных предметов.
Является универсальным инструментом для работников подразделений технической диагностики крупных предприятий атомной, химической, энергетической, газовой и нефтяной промышленности, локомотивных депо и авиапредприятий, региональных инженерно-консультационных экспертных и диагностических центров, а также отделов розыска транспортных средств и дорожно-патрульных служб ГИБДД.
Технические характеристики| Гибкая рабочая часть (зонд) |
полимерная оболочка на каркасе из
стальной ленты с наружной оплеткой из
нержавеющей стали |
| Диаметр зонда | 4; 5; 6; 8; 10; 12 |
| Длина зонда | 650; 100; 150; 200; 270 см |
| Изгиб конца гибкой рабочей части |
в горизонтальной плоскости ± 180° |
|
Поворот зонда вокруг своей оси |
± 180° (в сочетании с изгибом конца обеспечивает круговой обзор) |
| Крепление видеотрубки с окуляром | на патрубке длиной 150 до 200 мм, обладающем памятью формы изгиба |
| Индивидуальная настройка на резкость |
в диапазоне ± 5 дптр |
| Минимальный разрешаемый элемент изображения |
0,01 мм на расстоянии 2 см |
| Время непрерывной работы |
до 5 часов |
| Угол обзора объектива | 50° |
| Дальность наблюдения при собственном освещении |
до 10 см (для диаметров зонда 4, 5 и 6 мм ) |
| Освещение | светодиодный осветитель белого света на конце зонда |
|
Масса эндоскопа (брутто) в т.ч.: |
до 4,8 кг |
| Габаритные размеры (без рабочей части и аккумуляторной батареи) | 335 x 200 x 75 мм |
| Условия эксплуатации | температура окружающего воздуха в диапазоне от 0 до 40 ·С и относительная влажность не более 80 % |
Принадлежности (по отдельному заказу)
|

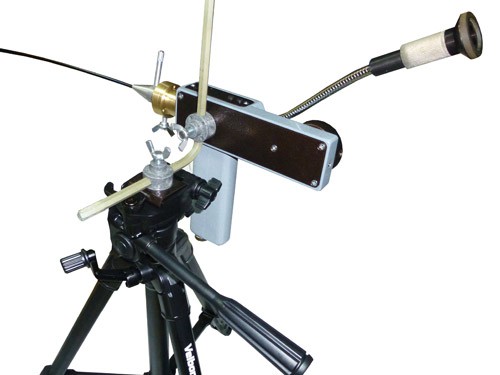

1 Штатив с кронштейном |
 |
|
2 Центратор с удлинителем Позволяет вводить гибкую рабочую часть эндоскопа «КОБРА» через узкую торцевую горловину цилиндрического изделия (в коллекторы, химические аппараты, сосуды и трубопроводы). Обеспечивает продвижение и фиксацию рабочей части эндоскопа вдоль оси цилиндрического изделия с возможностью управления изгибом конца и вращением рабочей части вокруг ее оси при радиальном осмотре внутренней цилиндрической поверхности. Наращиваемый удлинитель состоит из нескольких звеньев. Их число зависит от длины рабочей части конкретного эндоскопа |
 |
|
3 Комплект для фоторегистрации Комплект для цифровой регистрации и ввода изображений в компьютер на базе фотокамер Panasonic Lumix DMC-TZ35 или Canon PowerShot G15 позволяет: – использовать ЖК-экран цифровой фотокамеры
для наблюдения передаваемого с помощью эндоскопа
изображения с поверхности контролируемого
объекта; Эндоскоп «КОБРА» с фотоаппаратурой может эксплуатироваться при температуре окружающего воздуха в диапазоне от 0 до 40 ·С и относительной влажности не более 80 %. |
 |
Сделать заказ и запросить дополнительную информацию по Кобра Вы можете здесь.
